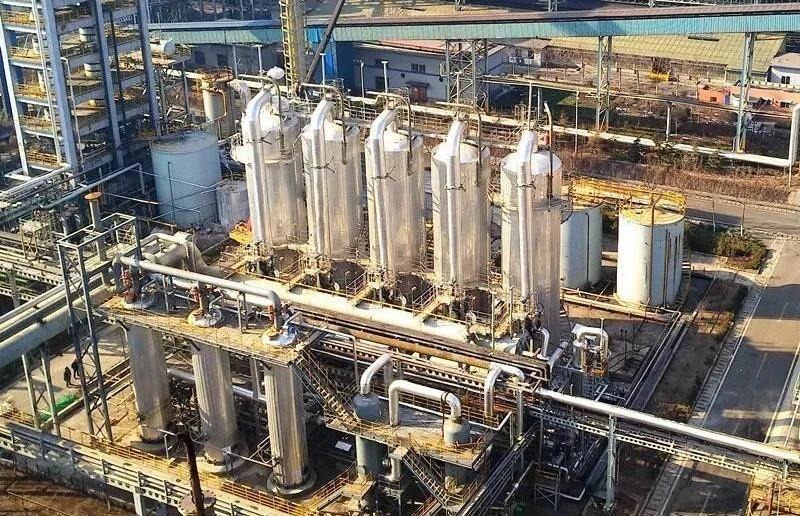

江西艾特傳質科技有限公司此次項目服務的山西福裕聯盛焦化有限公司位于山西省晉中市，是一家集焦炭生產、化工產品回收于一體的現代化焦化企業。為響應國家環保政策，滿足超低排放要求，公司實施了焦?fàn)t煤氣脫硫系統升級改造項目。該項目采用濕法脫硫工藝，核心為輕瓷填料脫硫塔系統，旨在將煙氣中的二氧化硫濃度控制在35mg/Nm3以下。

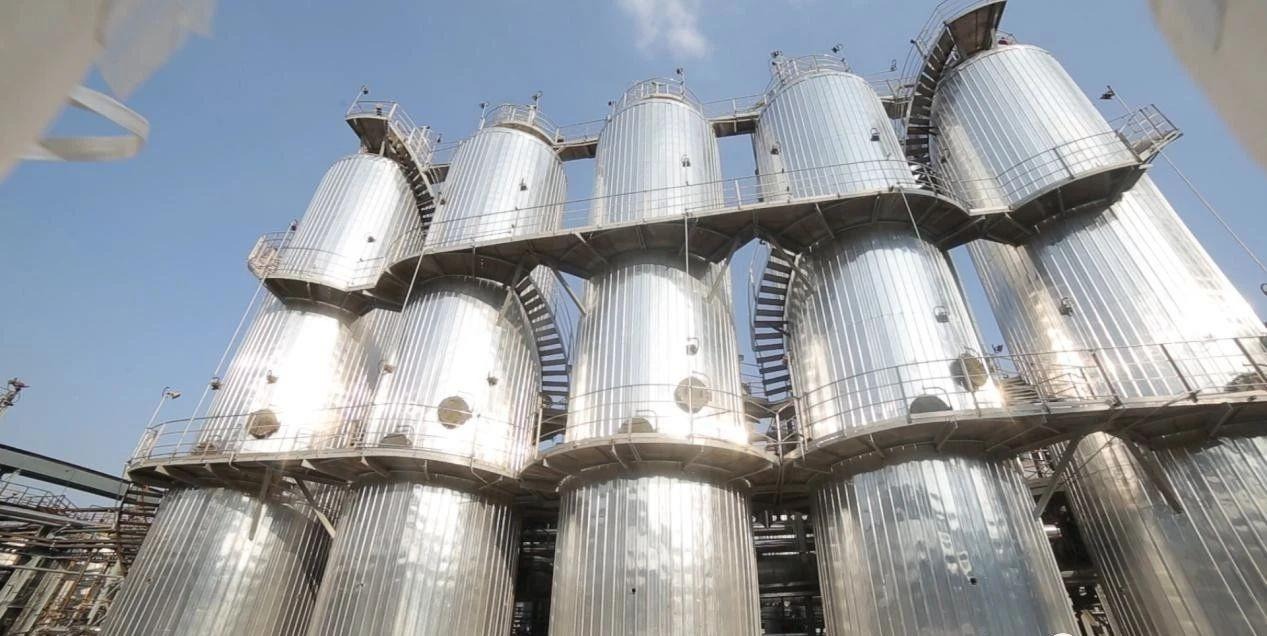

項目包括兩套并聯的脫硫塔系統，單塔處理氣量達15萬Nm3/h，通過優化的輕瓷填料配置和塔內件設計，確保高效脫硫的同時降低系統壓降和運行能耗。
項目地點：山西省晉中市
工藝技術：氨法濕式脫硫工藝
處理氣量：2×150,000 Nm3/h（雙塔并聯）
項目目標：SO2排放濃度≤35mg/Nm3，脫硫效率≥98.5%，系統壓降≤1200Pa
本項目針對焦?fàn)t煤氣含塵、含焦油、含H2S等復雜工況，采用"預處理+兩級脫硫"工藝，核心設備為輕瓷填料脫硫塔，通過科學配置確保系統長期穩定運行。
預處理段 | |
| 主要設備： | 旋風除塵器、水洗預冷塔 |
| 填料配置： | 十字環輕瓷填料（50×50×5mm） |
| 技術特點： | 抗堵塞，易清洗，除塵除焦油效率高 |
| 作用： | 去除煤氣中粉塵、焦油等雜質，保護主脫硫塔 |
| 壓降控制： | ≤200Pa |
主脫硫塔（一級） | |

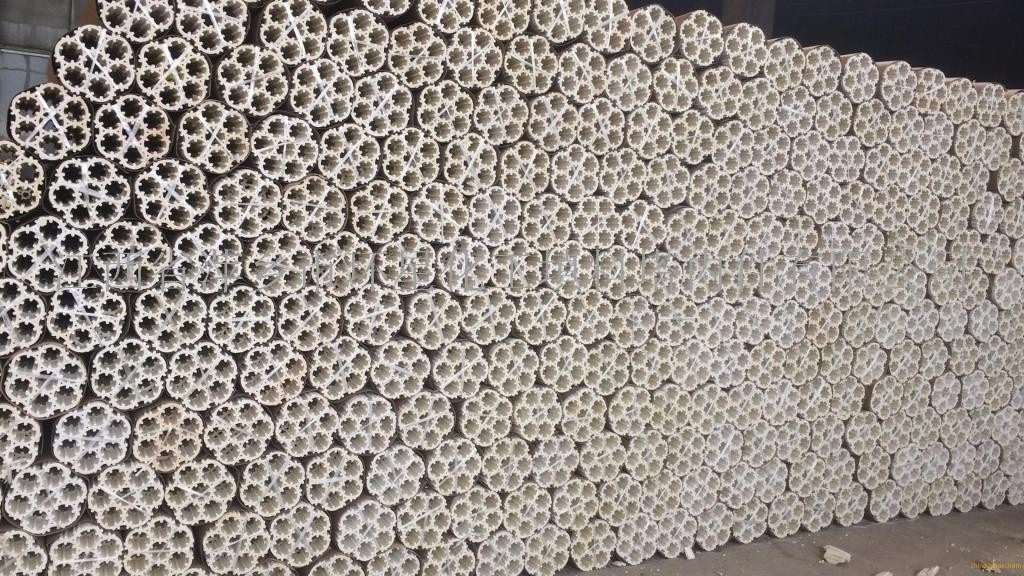

| 填料類型： | 梅花形輕瓷填料（80×80×10mm） |
| 塔內件配置： | 槽式液體分布器、駝峰支撐、再分布器 |
| 技術特點： | 比表面積大，空隙率高，傳質效率優異 |
| 作用： | 完成85%以上的H2S脫除任務 |
| 壓降控制： | ≤600Pa |
精脫硫塔（二級） | |
| 填料類型： | 矩鞍環輕瓷填料（50×50×5mm） |
| 塔內件配置： | 管式分布器、絲網除沫器、壓柵 |
| 技術特點： | 表面光滑，持液量小，深度凈化 |
| 作用： | 深度脫硫，確保出口H2S濃度達標 |
| 壓降控制： | ≤400Pa |
再生系統 | |
| 設備配置： | 氧化再生槽、硫泡沫槽、熔硫釜 |
| 關鍵技術： | 高效氧化再生，硫磺回收 |
| 再生效率： | ≥98% |
| 硫磺純度： | ≥99.5% |
| 系統特點： | 閉路循環，近零排放 |
針對焦化煤氣脫硫的復雜工況，本項目選用的輕瓷填料具有以下顯著優勢：
耐酸堿腐蝕 抗熱震性好 機械強度高 表面親水性強 使用壽命≥10年

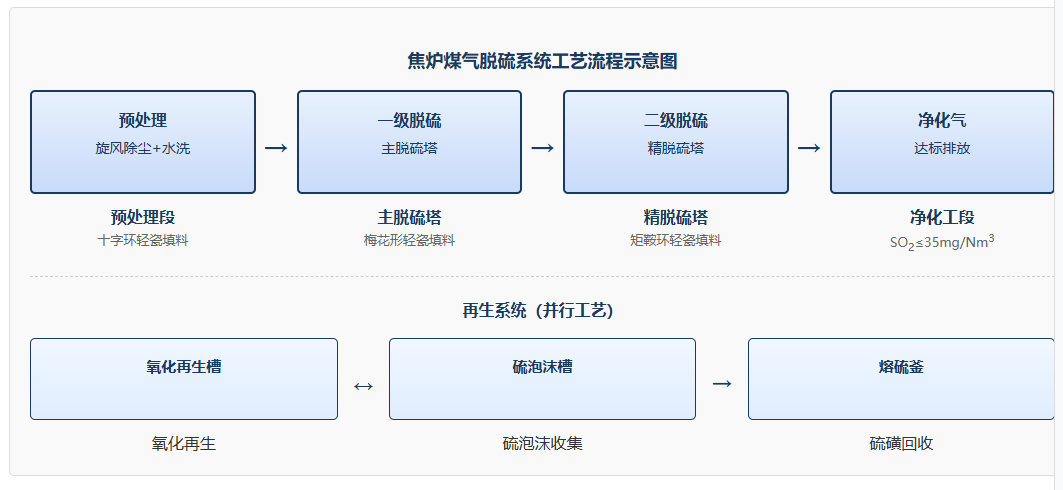

焦?fàn)t煤氣脫硫系統工藝流程示意圖
該項目自投運以來，系統運行穩定，各項技術指標均優于設計值。輕瓷填料脫硫系統展現出優異的脫硫性能和抗堵塞能力，為山西福裕聯盛焦化有限公司實現了環保達標和經濟效益的雙重目標。
≤25mg/Nm3 SO2排放濃度 | ≥99% 脫硫效率 | ≤1000Pa 系統壓降 | ≥99.5% 硫磺純度 |
