在濕法冶金、石油化工及精細化工領域，液-液萃取是分離提純的核心技術。而萃取塔內的“心臟”——萃取填料，其選型直接決定了設備的處理量、分離效率及運行穩定性。本文將全面解析各類萃取設備填料的特點與適用場景，助您做出最佳選擇。

一、 萃取填料的“特殊性”：為何不能用精餾填料？

許多工程師在選型時容易犯一個錯誤：直接將精餾塔的填料用于萃取塔。然而，液-液萃取與精餾截然不同：

• 兩相性質差異小：萃取體系中分散相與連續相的密度差通常極?。?lt; 50 kg/m3），極易發生軸向返混，導致傳質效率驟降。

• 分散相破碎與聚并難度大：需要填料提供強烈的剪切力以促進液滴破碎，同時又要提供足夠空間供其聚并。

• 易產生乳化與溝流：不當?shù)奶盍线x擇會導致嚴重的乳化或液體溝流，造成分離失效。

二、 散堆填料：高性價比與通用性的首選

散堆填料（Random Packing）是最早應用于萃取塔的填料類型，至今仍是絕大多數工業裝置的主流選擇。其優勢在于裝填靈活、壓降適中、成本低廉。

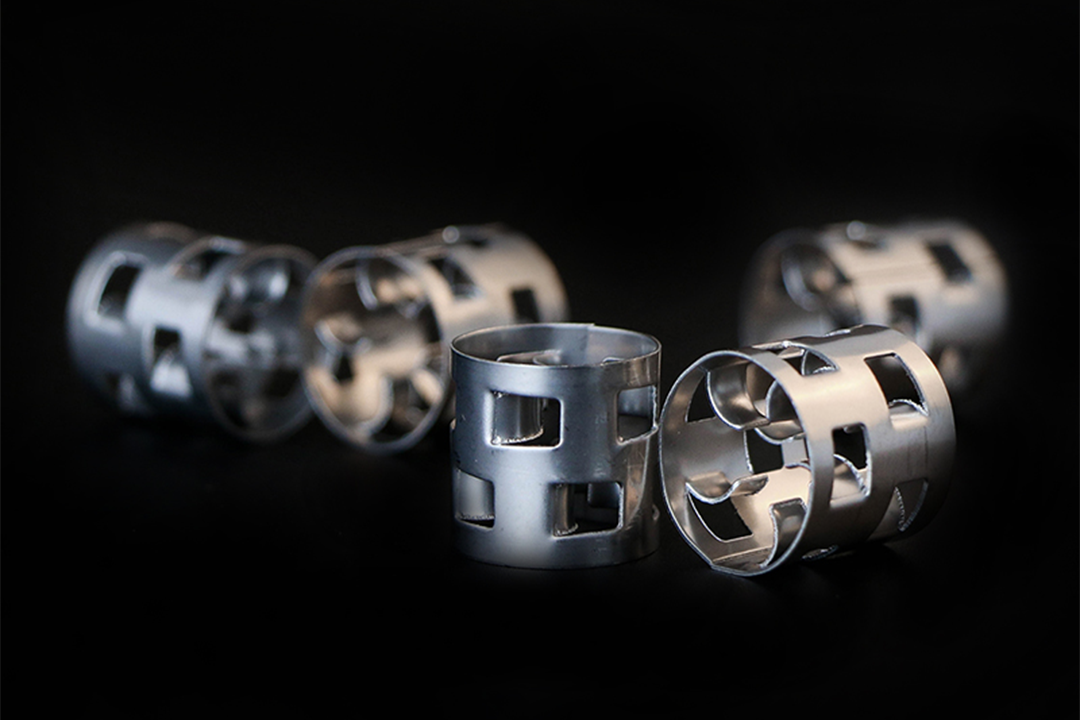

1. 鮑爾環 (Pall Ring)




在拉西環側壁開有兩排長方形窗孔，窗葉彎向環心。這種設計打破了內外壁流的對稱結構，增加了氣體和液體的自由通過空間，減少了死區。

• 適用場景：適用于對壓降要求較高、兩相流率適中的體系，如普通的溶劑萃取和洗滌塔。

• 優點：通量較大，壓降較低，結構簡單，制造容易。

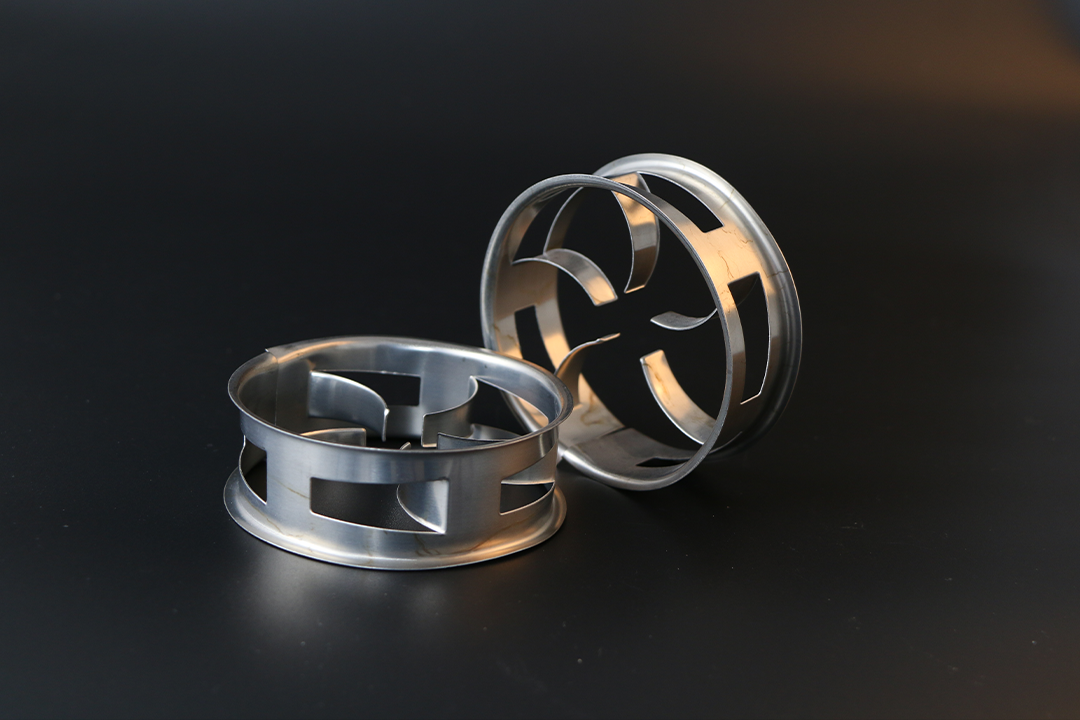

2. 階梯環 (Cascade Ring)

階梯環的高度約為直徑的一半（徑高比 1:2），一端擴口成喇叭狀。這種不對稱結構顯著改善了液體的分布性能，減少了軸向混合。

• 適用場景：廣泛用于大型萃取塔，特別是處理量大、要求壓降低的場合。

• 優點：填料層空隙率大，泛點高，氣液分布均勻。

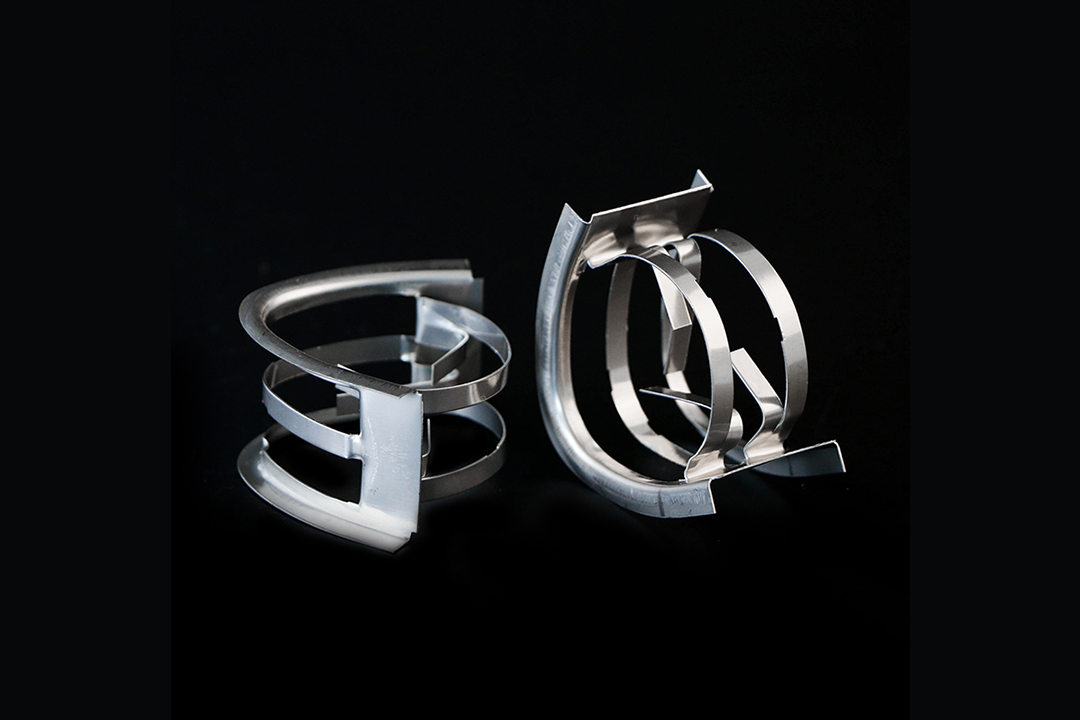

3. 矩鞍形填料 (Intalox Saddle)

形狀介于環形與鞍形之間，弧底平頂，側壁不開孔。它結合了環形的高持液量與鞍形的良好潤濕性。

• 適用場景：適用于易發生溝流的體系，以及腐蝕性較強的環境（如陶瓷矩鞍環）。

• 優點：機械強度高，不易破碎，液體分布性能優異。

三、 規整填料：高效率與大型化的利器

規整填料（Structured Packing）具有規則的幾何結構，流體在塔內呈膜狀或網狀流動。在萃取領域，它主要用于對分離效率要求極高的場合。

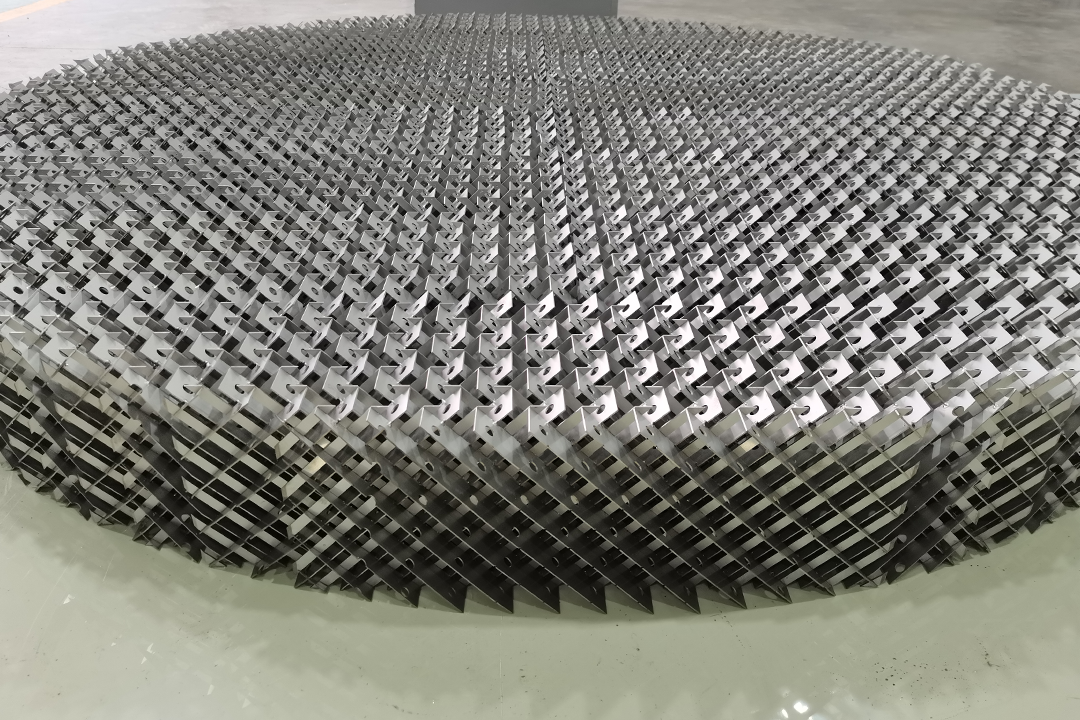

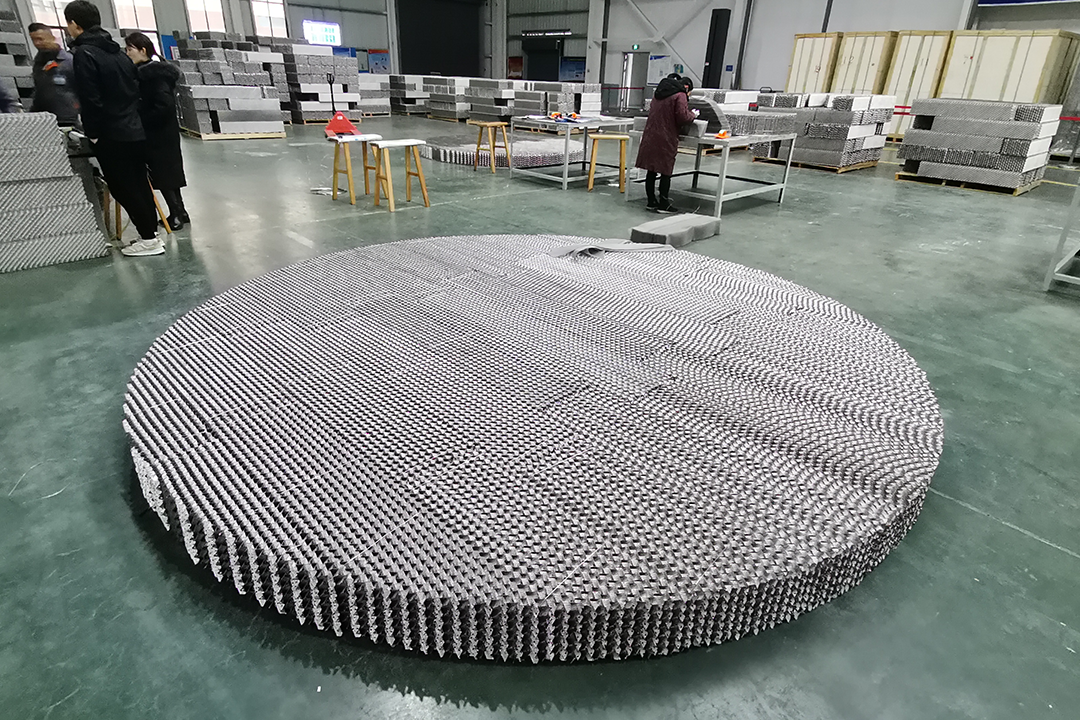

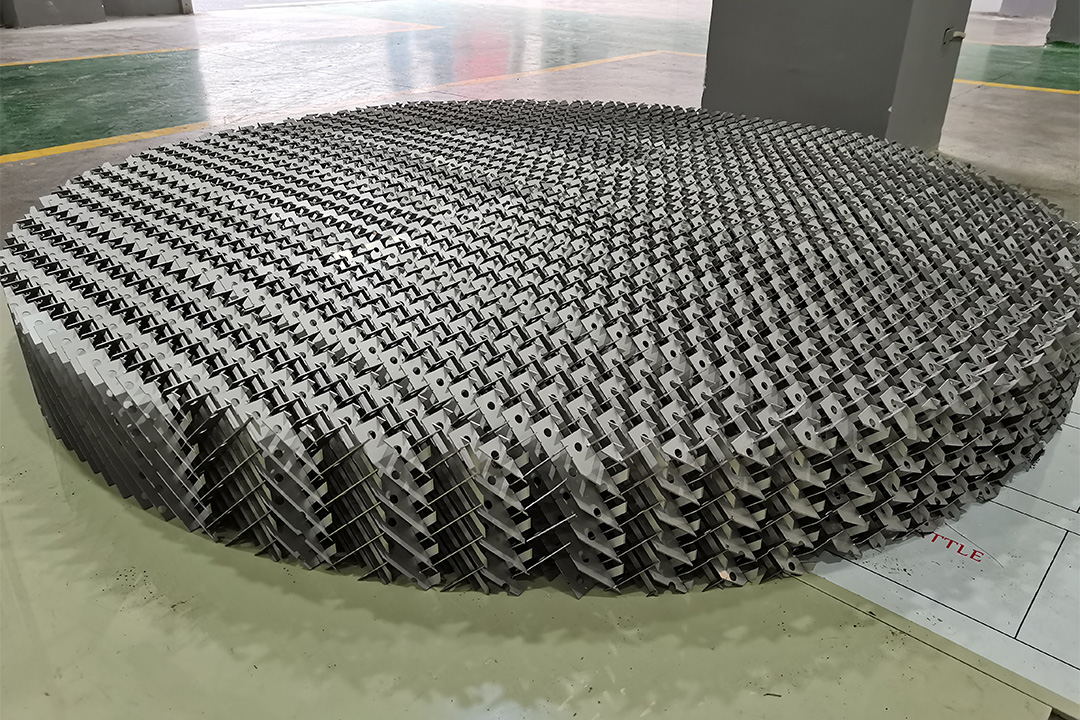

1. 金屬孔板波紋規整填料 (Metal Plate Corrugated Packing)

配合外部脈沖發生器使用，通過周期性脈動強化傳質。適用于核工業鈾钚分離、濕法冶金稀土萃取等需要極高分離效率的場合。

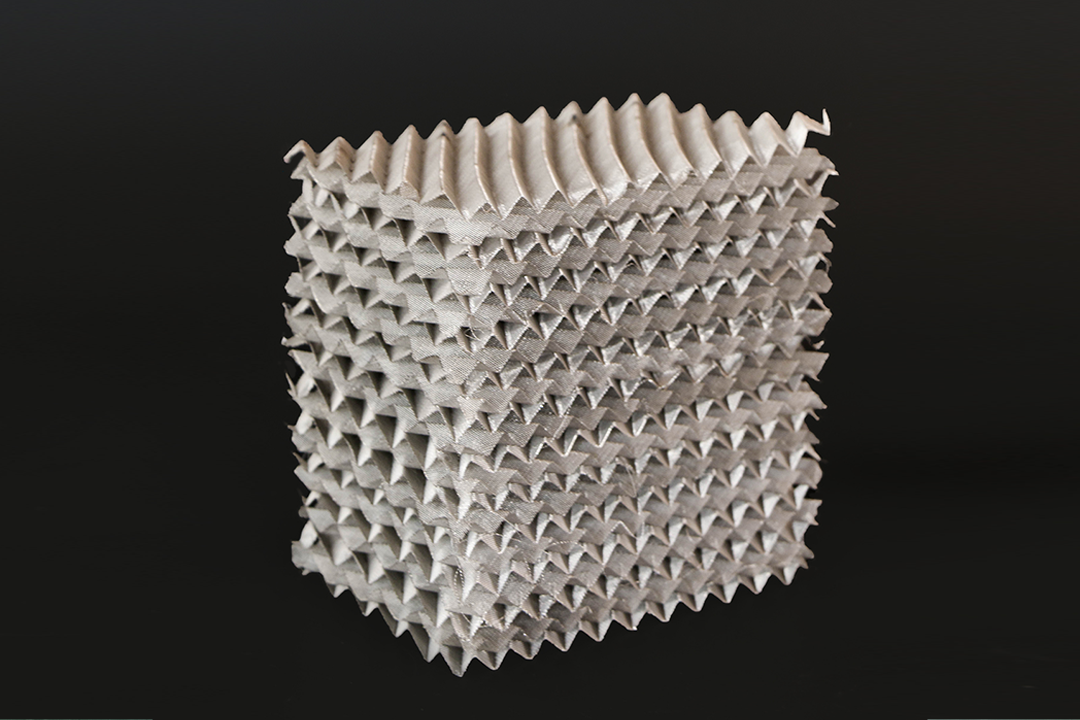

2. 絲網波紋規整填料 (Wire Gauze Corrugated Packing)

由金屬絲網緊密編織成網，再壓制成波紋狀。其比表面積極大，能提供極其強烈的毛細作用和界面更新。

• 適用場景：適用于難分離物系的萃取精餾，或?qū)碚摷壱髽O高的精密液-液萃取，如核燃料后處理、高純度醫藥中間體分離等。

• 優點：理論級效率極高，低壓降，液體分布極其均勻。




四、 特殊工況填料：應對極端挑戰

對于一些特殊或極端的萃取工況，常規填料往往力不從心，需要采用特殊設計的填料。

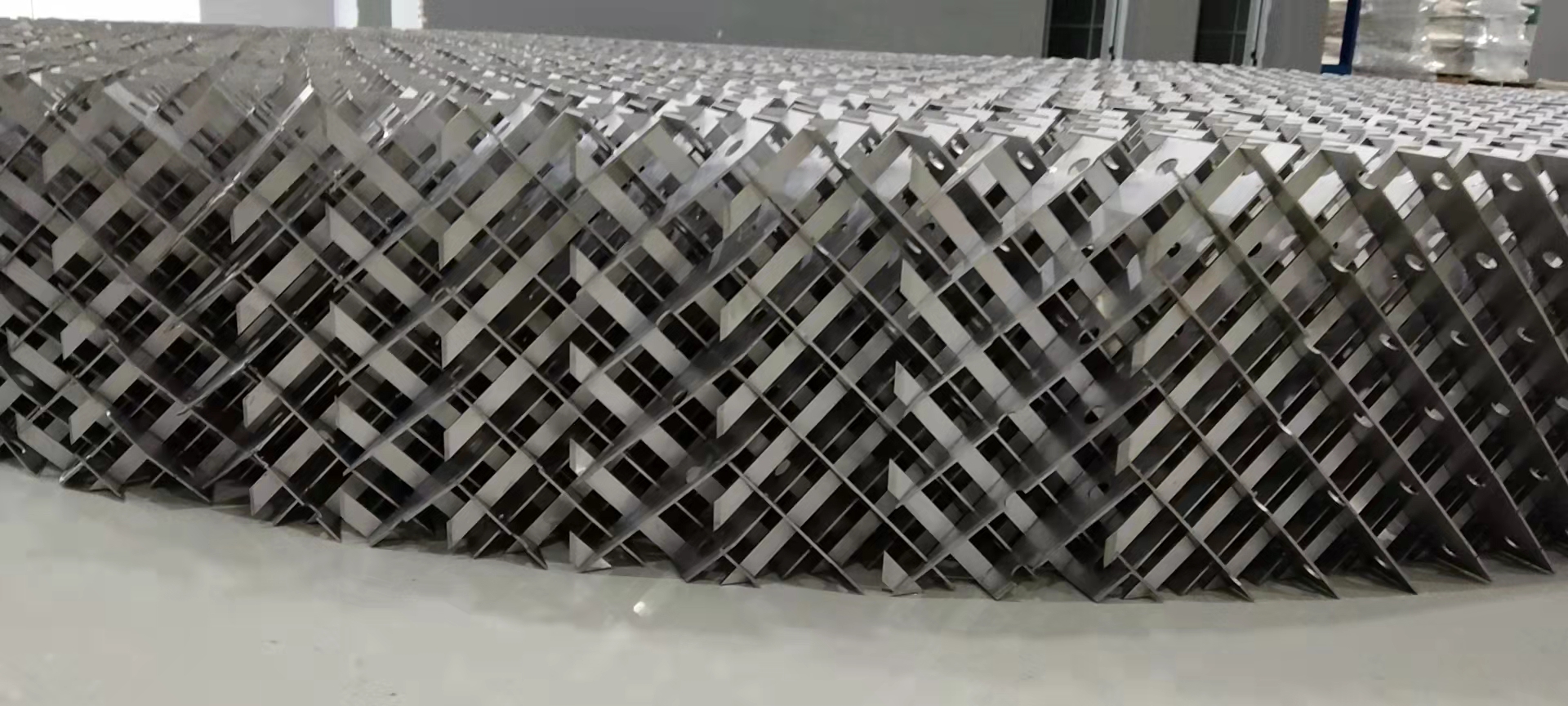

1. 格柵填料 (Grid Packing)

由平行排列的柵條組成，結構開放，空隙率極高（可達90%以上）。

• 適用場景：高黏度介質（>100 cP）的萃取；含懸浮顆粒或易聚合、易結垢的體系；作為大型塔的“分布器”或“除沫器”使用。

• 優點：低壓降、高通量、抗堵塞能力極強。




2. 脈沖填料 (Pulse Packing)

并非一種獨立的填料形狀，而是一種操作方式。通過在塔外設置脈沖發生器，對塔內液體施加周期性的脈沖運動。

• 適用場景：適用于核工業（如鈾钚分離）、濕法冶金（如稀土萃?。┑刃枰獦O高分離效率且體系復雜的場合。

• 優點：極大地強化了分散相的破碎和聚并，傳質效率顯著提高。

五、 萃取填料選型決策樹

面對琳瑯滿目的填料類型，如何才能做出最佳選擇？建議遵循以下決策邏輯：

第一步：分析體系特性

• 高黏度介質 → 格柵填料

• 含微量固體/易起泡 → 階梯環、格柵填料

• 密度差極小 → 絲網波紋填料

第二步：確定規模與效率

• 小型/間歇/成本敏感 → 鮑爾環

• 中型/連續/效率中等 → 階梯環、矩鞍環

• 大型/精密/高通量 → 金屬孔板波紋規整填料

• 極高分離要求 → 絲網波紋規整填料

六、 總結

萃取填料的選擇是一門平衡的藝術：

• 追求性價比與通用性：選擇鮑爾環或階梯環。

• 追求高效率與大型化：選擇金屬孔板波紋規整填料。

• 追求極致分離：選擇絲網波紋規整填料。

• 應對極端工況：選擇格柵填料。

江西艾特傳質建議，在項目實施前，應結合具體的工藝參數（流量、黏度、密度、界面張力等）進行流體力學計算，以確定最優方案。
