無邊花環填料：性能優勢及在環保領域的應用

江西艾特傳質科技有限公司 · 全新料注塑工藝 · 萍鄉化工填料源頭廠家直供

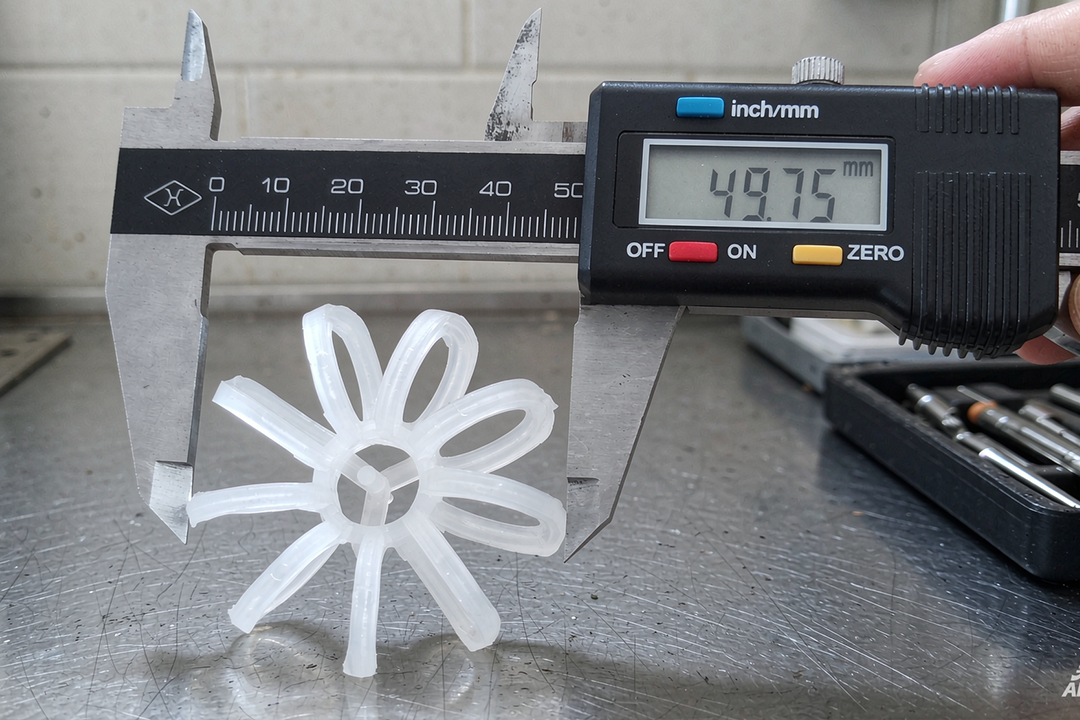

圖1：江西艾特傳質無邊花環填料實拍（PPH材質，Φ47規格）

在環保設備、廢氣凈化和水處理系統中，填料的選擇直接影響傳質效率、運行能耗和設備壽命。無邊花環填料（又稱無圈花環、R-1特拉瑞德環）作為一種結構創新的散堆填料，憑借其"無外圍圈"的開放式設計，在脫硫塔、噴淋塔、VOCs廢氣處理等環保場景中表現卓越。本文將從產品結構、性能優勢、環保應用等維度，全面解析無邊花環填料為何成為現代環保工程的優選方案。

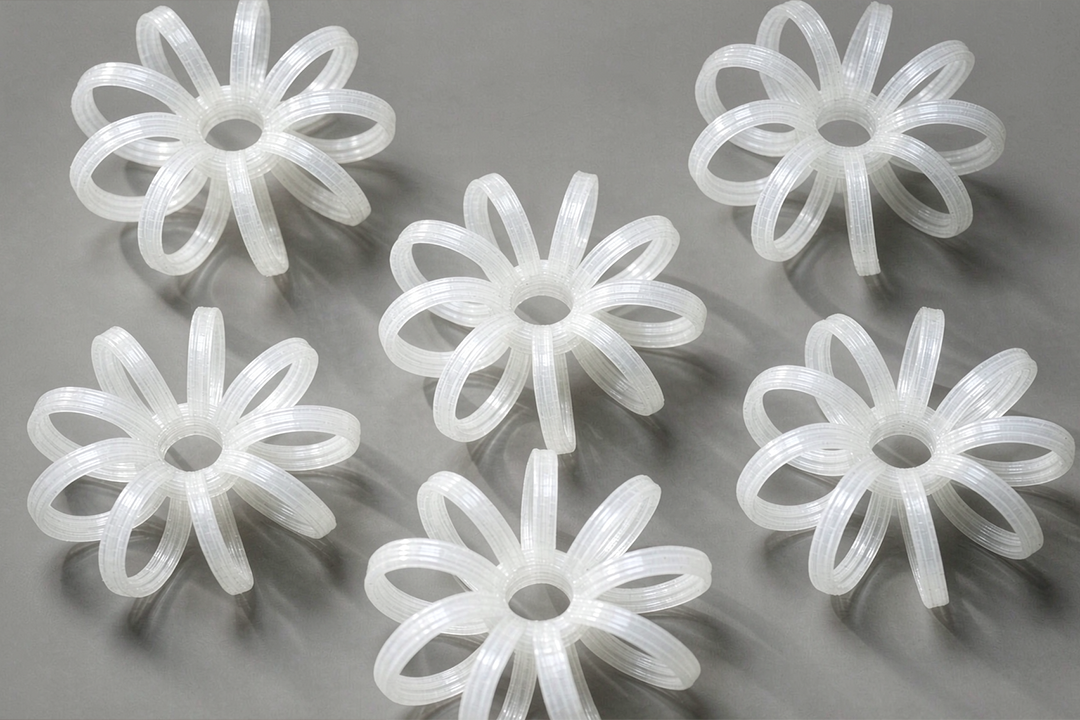

圖2：無邊花環填料結構示意圖（展示開窗導流與氣液通道）

一、 什么是無邊花環填料？

無邊花環填料（又稱無圈花環、R-1特拉瑞德環、梅花環）是對傳統泰勒花環填料的升級改進產品。它去掉了外圍的大圓圈，由12個小圓環按徑向排列組成一個略扁的球體狀結構。

這種結構革新的核心目的在于：消除液體流動死角，提高填料的有效比表面積。由于沒有外圍圈遮擋，氣液兩相能夠更自由地穿透填料層，在環內形成均勻的液膜和氣泡，從而大幅提升傳質效率。

二、 六大性能優勢

1. 高空隙率，不易堵塞

無邊花環的空隙率通常在 82%-95% 之間（隨規格增大而提高），且由于去掉了外圍圈，消除了邊緣積垢點。配合圓滑流道結構，大幅減少固體顆粒沉積與結晶附著，特別適用于含懸浮物或易結垢介質。

2. 高持液量，延長氣液接觸時間

填料間隙處具有較高的滯液量，使塔內液體停留時間較長，從而增加氣液兩相的接觸時間，顯著提高傳質效率。這是無邊花環在吸收、洗滌工藝中表現優異的關鍵。

3. 壓降低，節能效果顯著

無邊花環具有壓降和傳質單元高度低、泛點高的特點。在同樣的塔徑和氣液負荷下，氣體通過填料層的阻力更小，配套風機功率可降低，直接為客戶節省電費開支。

4. 通量大，氣液接觸充分

由于空隙率大且無流動死角，汽液接觸充分，比重小，傳質效率高，單位體積的處理能力優于傳統拉西環、鮑爾環等填料。

5. 優異的耐腐蝕與耐溫性能

以核心材質PPH（β晶型聚丙烯）為例：耐溫范圍 -20℃ 至 +100℃，可長期穩定運行于60-95℃工業環境；pH 1-14 范圍內可耐受強酸（硫酸、鹽酸）、強堿（燒堿）及有機溶劑侵蝕；拉伸強度≥30MPa，抗沖擊性能突出。

6. 結構剛性強，安裝便捷

環體中央設加強筋，豎直框條交錯排列，提升抗壓與抗變形能力，適用于高壓、高溫工況。同時塑料材質密度僅0.89-0.91 g/cm3，質量輕，便于運輸、安裝與維護。

三、 規格參數表

以下是無邊花環填料常用規格的典型參數，Φ47為最主流規格，其他尺寸通常需開模定制：

* 以上為PP材質典型值，RPP/PVC/CPVC/PVDF材質參數略有不同，最終以艾特出廠檢測報告為準。

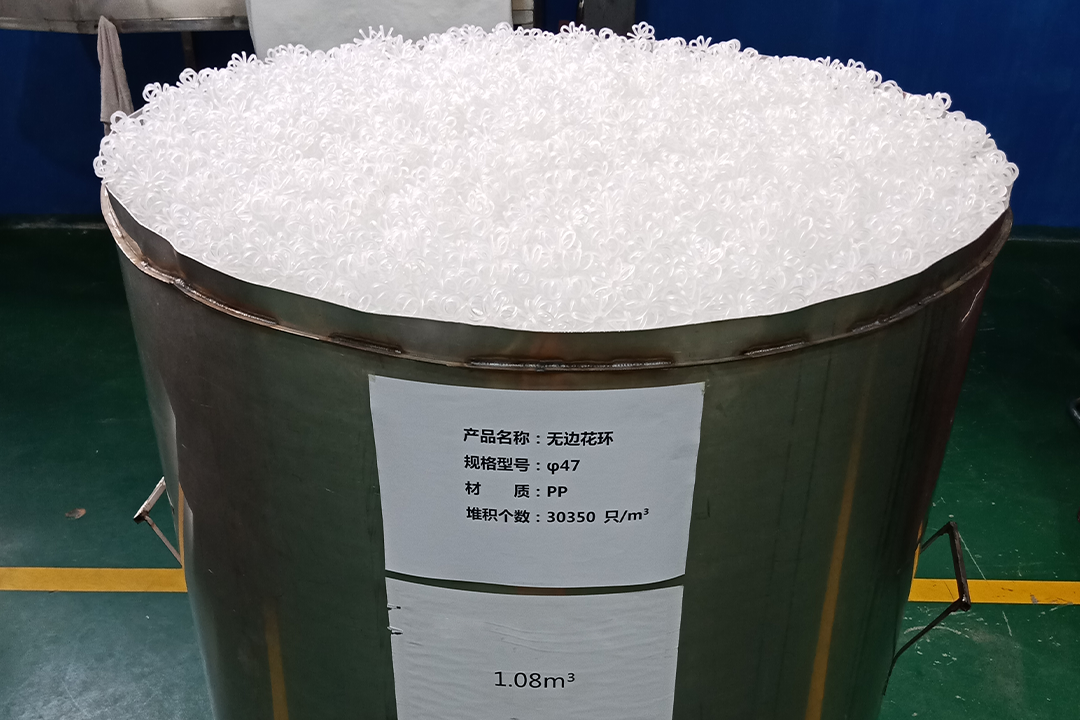

圖3：無邊花環填料在環保噴淋塔中的實際裝填效果

四、 在環保領域的典型應用

無邊花環填料在環保工程中的應用極為廣泛，主要包括以下場景：

1. 煙氣脫硫塔（FGD）

用于燃煤電廠、鋼鐵廠、焦化廠的濕法脫硫系統，耐受高濃度 SO₂ 與酸性漿液。其抗堵塞特性可有效應對脫硫漿液中的固體顆粒，保證系統長周期穩定運行。

2. VOCs 有機廢氣治理

適用于苯類、醇類、酮類等有機溶劑廢氣的噴淋吸收塔，高持液量特性確保吸收液與廢氣充分接觸，凈化效率顯著提升。

3. 酸性廢氣洗滌

在 HCl、Cl₂、HF、NOx 等酸性氣體的吸收塔中表現優異，PP/PPH 材質耐強酸腐蝕，是金屬填料的最佳替代方案。

4. 廢水處理系統

用于中和塔、酸堿再生塔、含重金屬離子廢水的 pH 調節塔。無邊設計避免污泥淤積，減少反沖洗頻次。

5. 氣體洗滌與干燥塔

在化肥、制藥、電子工業中用于凈化工藝氣體，去除雜質與水分。也廣泛應用于空冷塔、水冷塔中的含水空氣減濕過程。

6. 焦化與氯堿行業

鋼鐵、焦化的脫苯塔、環保工業中的洗滌塔、吸收塔等，均可采用無邊花環填料提升傳質效率。

五、 材質選型指南

根據用戶工況溫度、介質特性選擇合適材質：

六、 選型與安裝指南

規格匹配原則

• 塔徑/填料直徑 ≥ 8:1

• 環保噴淋塔主流選 Φ47，底層支撐過渡選 Φ95

• 含固體顆?；蛞捉Y(jié)垢介質，建議選用大規格（Φ95以上）以防堵塞

• 大風量、低阻力要求場景，優先選 Φ145

科學裝填要點

1. 支撐格柵：格柵間距須小于填料外徑一半，建議使用金屬格柵而非編織網

2. 嚴禁拋灑：采用溜槽或軟管緩慢導入，避免暴力撞擊導致變形

3. 注水裝填：塔內注水至填料層頂部以上，利用水的浮力減少撞擊破損

4. 平整表面：裝填完畢后人工刮平，防止氣流分布不均

5. 裝填高度：應低于噴淋層，確保霧化噴頭不被遮擋

七、 結語

無邊花環填料通過"去掉外圍圈"這一結構創新，成功實現了高空隙率、高持液量、低壓降、抗堵塞的完美平衡。在環保要求日趨嚴格的今天，它正成為脫硫脫硝、VOCs治理、廢水處理等環保裝備升級的核心部件。

江西艾特傳質科技有限公司作為"中國化工填料之鄉"——江西萍鄉的源頭廠家，采用全新原材料一次性注塑成型工藝，生產的無邊花環填料表面光潔透明、無毛刺氣泡，使用壽命長。我們提供 Φ25-Φ145 全規格標準產品，并支持非標定制，可根據客戶工況條件提供專業的材質選型與裝填指導。
