PP 3K花環填料：解密獨特結構如何實現高效傳質與節能降耗

江西艾特傳質科技有限公司 · 注塑工藝精湛 · 源頭廠家直供

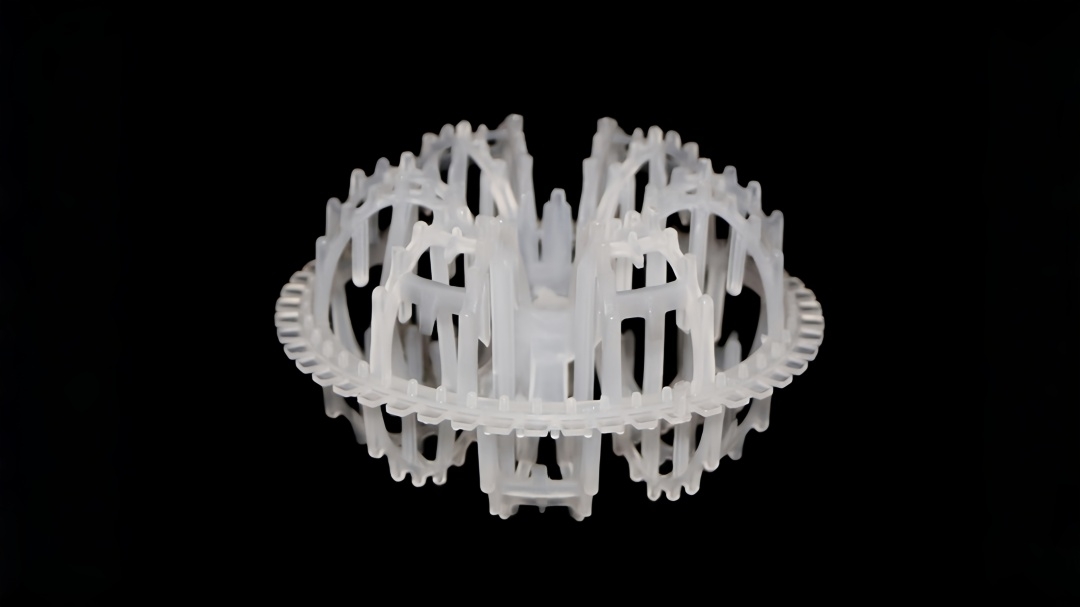

圖1：PP 3K花環填料（泰勒花環）實拍，展示獨特的雪花狀骨架結構

在化工填料的世界里，并不是所有的“環”都是圓形的。在眾多散堆填料中，PP 3K花環填料（又稱泰勒花環，Tellerette）以其獨特的“雪花”狀結構，成為了氯氣吸收、廢水脫氣及廢氣洗滌領域的明星產品。它究竟是如何打破傳統傳質局限，實現系統節能降耗的？本文將為您深度解密。

一、 認識PP 3K花環：不只是“好看”的結構

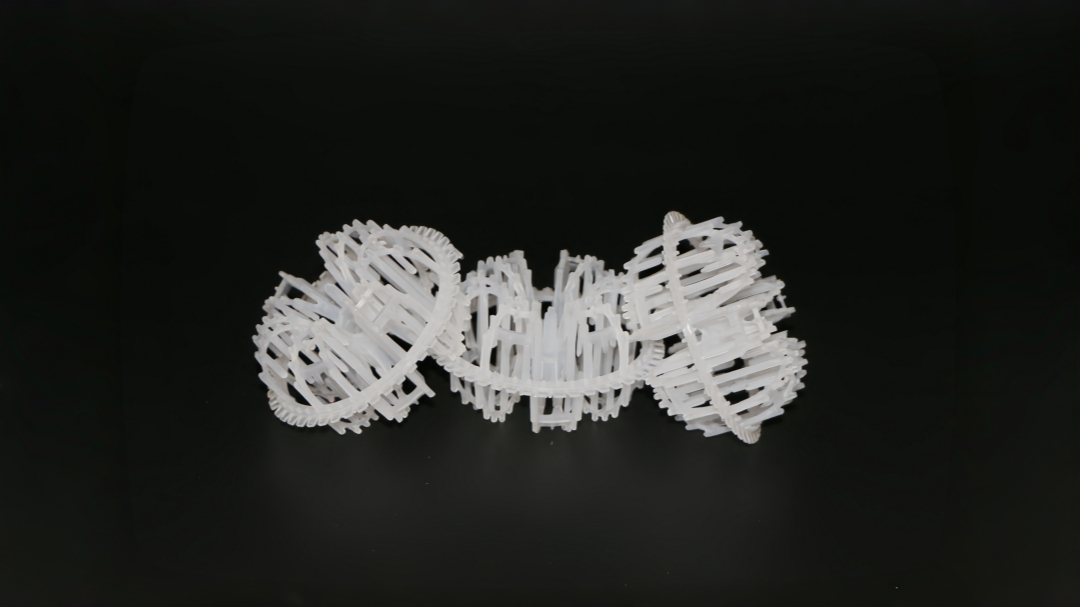

PP 3K花環填料采用優質聚丙烯（Polypropylene）原料，經注塑成型。其核心特征是由兩個半徑不同的圓球體互疊，沿徑向排列三個空心圓環（即“3K”的由來），環上帶有眾多向外延伸的扭曲葉片。

這種結構看似復雜，實則精妙。與傳統的拉西環或鮑爾環不同，3K花環沒有封閉的管壁，而是采用了全開放式的骨架結構。這種設計在外觀上酷似一朵盛開的花朵，也因此得名“花環填料”。

二、 深度解密：獨特結構帶來的四大核心優勢

1. 極致的通量與極低的壓降

這是3K花環最大的殺手锏。由于其內部充滿空隙，氣體通道極為順暢。

• 解密點：相比鮑爾環，PP 3K花環的空隙率可高達94%-95%。

• 節能效果：在同樣的塔徑下，氣體通過3K花環的阻力降比常規填料低30%-40%。這意味著配套的風機功率可以大幅降低，直接為企業節省電費開支。

2. “零死角”的高效傳質

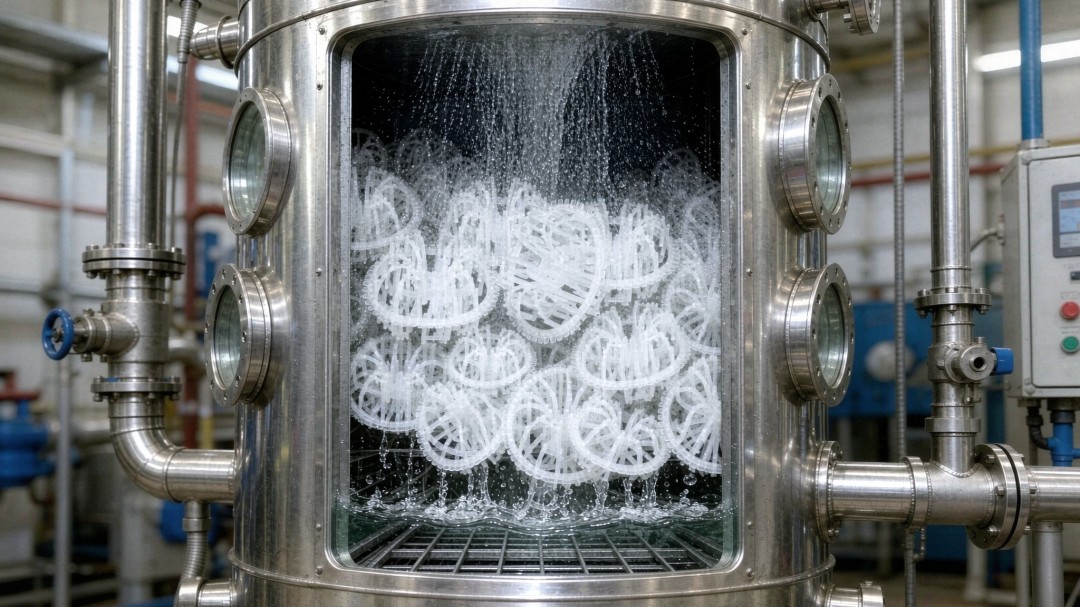

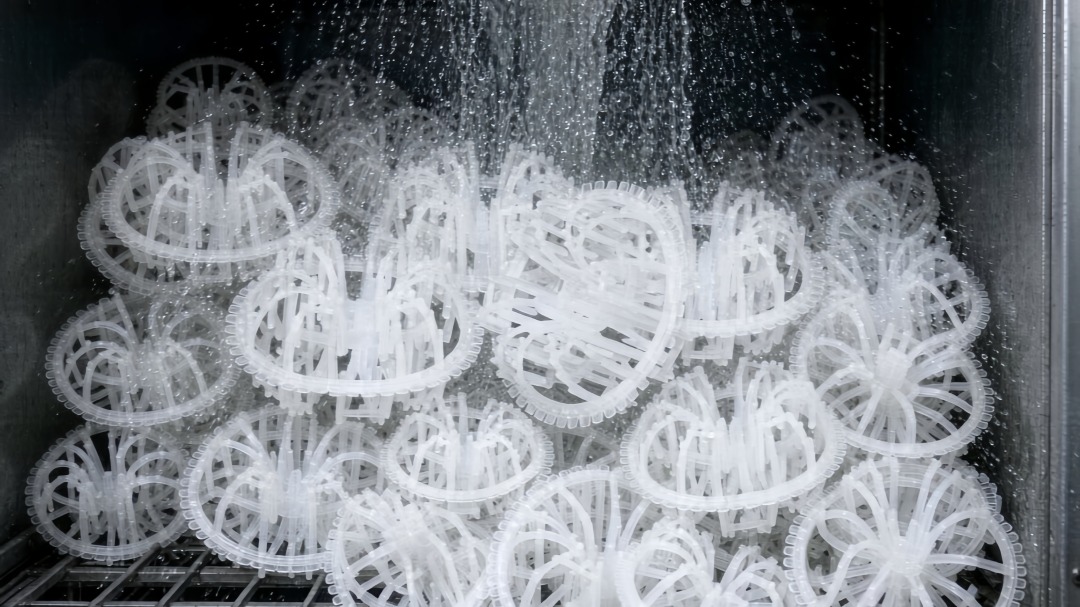

填料上的扭曲葉片起到了“切割器”的作用。當氣體上升時，葉片強制氣流改變方向，將大氣泡打散成無數微小氣泡；當液體噴淋時，葉片使液體形成細小的液滴和液膜。

傳質效果：這種劇烈的攪動極大地增加了氣液兩相的接觸面積和時間，消除了傳質盲區，從而顯著提升了吸收效率。

3. 革命性的“抗堵塞”性能

在污水處理或含塵廢氣處理中，填料堵塞是運營人員的噩夢。

解密點：3K花環的非對稱結構和光滑的PP表面，賦予了它優異的自清洗能力。

耐用性：即使在高懸浮物或易結垢的工況下，污物也難以在填料層中滯留。即便發生輕微堵塞，由于PP材質具有一定的彈性，通過反沖洗或短暫的氣流沖擊，污物極易脫落，大大延長了設備的連續運行周期。

三、 性能參數對比：3K花環 VS 傳統填料

為了更直觀地展示其優勢，我們將PP 3K花環與常用的PP鮑爾環進行參數對比：

四、 典型應用場景

• 氯氣與氯水洗滌：這是3K花環的“主場”。在氯堿工業中，它能高效吸收尾氣中的氯氣，且耐濕氯腐蝕。

• 水處理脫氣：如自來水廠去除CO₂、電廠水處理除氧。其高持液量有助于氣體的析出。

• 酸性廢氣凈化：如HCl、SO₂、HF等酸性氣體的吸收塔，PP材質耐酸，花環結構抗堵塞。

• 含油廢水處理：在焦化、印染廢水的氣浮或生化處理中，其抗油污附著能力優于普通填料。

五、 選型與安裝建議

雖然3K花環性能優越，但為了最大化其效能，仍需注意以下幾點：

1. 規格選擇：常用規格為 Φ95、Φ145、Φ150。大直徑塔器建議選用 Φ145 或 Φ150，以減少支撐梁的數量；小直徑塔器可選用 Φ95。

2. 支撐格柵：由于3K花環形狀不規則，必須使用格柵間距小于填料外徑一半的支撐裝置（建議使用金屬格柵而非編織網），防止填料漏落。

3. 裝填方式：嚴禁高空拋灑。應采用溜槽或軟管將填料緩慢送入塔內，確保其自然堆積，避免因擠壓導致葉片變形。

六、 結語

PP 3K花環填料并非簡單的塑料制品，它是流體力學與傳質理論的結晶。通過“以空間換效率”的設計理念，它成功解決了傳統填料在低壓降、抗堵塞和高通量之間的平衡難題。對于追求長周期穩定運行和低能耗成本的現代化工企業而言，解密3K花環的結構奧秘，就是找到了降本增效的金鑰匙。
