φ25金屬矩鞍環：小塔徑高分離工況的應用與選型思路

江西艾特金屬矩鞍環（IMTP）結合了環形填料的剛性與鞍形填料的流體力學優勢。其中，φ25金屬矩鞍環是該系列中最小的通用規格，其核心特點在于犧牲了部分通量，換取了極高的比表面積（185~250 m2/m3）。這使得它并非用于大通量的粗分離，而是專門針對小塔徑精餾、真空減壓塔上段以及高效洗滌等特殊工況設計。

一、核心應用場景分析

1. 小直徑精餾塔（DN300~800mm）

在精細化工、制藥及實驗室中試裝置中，塔徑往往受限。φ25規格憑借其高比表面積，能夠在有限的塔高內提供充足的傳質級數，有效降低HETP（等板高度），是實現溶劑回收、提純的關鍵填料。

2. 真空精餾與減壓塔上段

真空操作對壓降極為敏感。φ25金屬矩鞍環的干填料因子約為200 m?1，壓降顯著低于同尺寸的鮑爾環。在減壓塔的上段或側線回收塔中使用，可有效降低塔釜溫度，減少熱敏性物料的分解。

3. 焦化洗苯塔與洗氨塔

在焦?fàn)t煤氣凈化工藝中，φ25規格常用于塔頂段的精細洗滌。其鞍形弧面結構能有效打破液膜，提升傳質效率，同時相比絲網填料更耐臟污，適合含有微量焦粉的工況。

4. 老塔技改的“上段加密”

江西艾特對于老舊拉西環或鮑爾環塔，在不改變塔體高度和直徑的前提下，將上段填料更換為φ25矩鞍環，是提升分離精度、實現增產降耗的經典技改手段。

二、關鍵參數與選型指標

選型時需嚴格參照以下物理參數，避免因壁厚或材質偏差導致運行事故：

三、材質與壁厚選型建議

• 材質選擇：常規溶劑回收選用304/304L；含氯離子或酸性環境（如脫硫脫碳）建議選用316L；高溫臨氫環境考慮321或310S；高腐蝕高壓環境可考慮2205雙相鋼。

• 壁厚控制：φ25常見壁厚為0.5mm、0.6mm和0.8mm。0.5mm壁厚適用于真空精餾，壓降最低；0.6~0.8mm壁厚剛性更好，適用于需要頻繁沖洗或有人工作業進入的洗滌塔，防止填料踩踏變形。

• 塔徑限制：遵循D/d≥8的原則，φ25最小適用塔徑為DN200，最佳應用區間為DN300~800。小于DN300的塔器建議考慮規整填料。

四、采購與驗收要點

由于φ25規格個體極小，數量龐大，驗收時需特別注意：

1. ? 壁厚抽檢：警惕廠家以0.4mm冒充0.5mm，必須使用千分尺進行多點測量。

2. ? 沖壓質量：檢查翻邊處是否有微裂紋，防止運行中應力開裂。

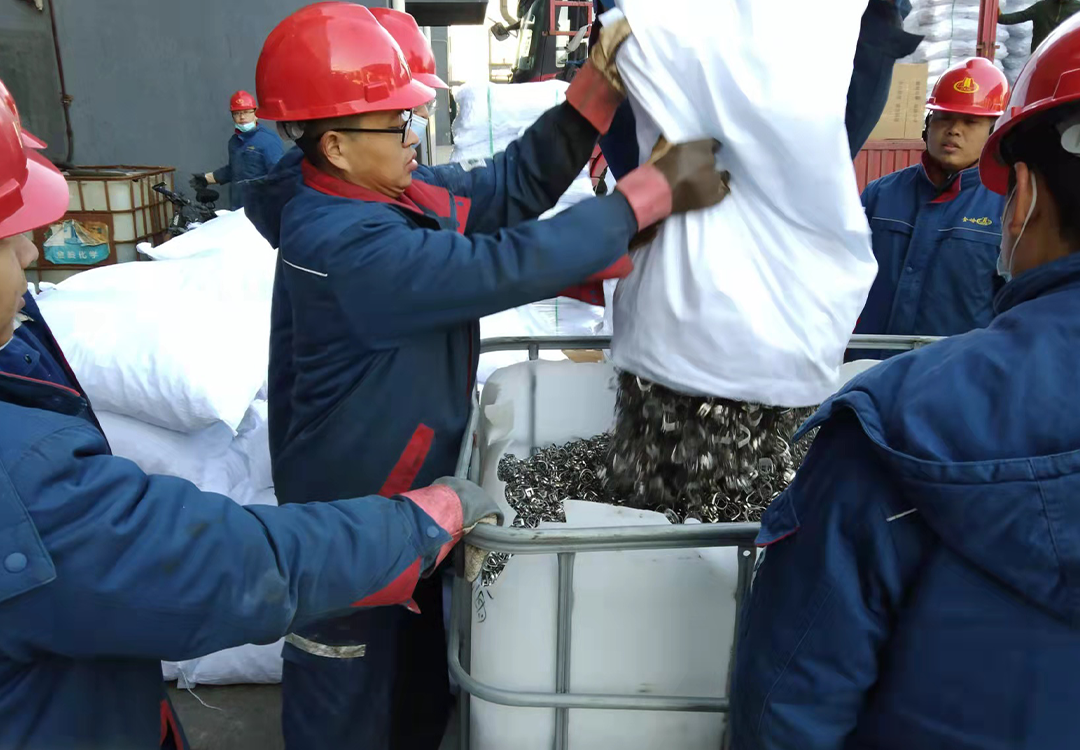

3. ? 裝填規范：嚴禁傾倒式裝填，應使用帆布溜槽，每裝填1米高度需人工耙平一次，防止架橋和壁流。
