316L金屬矩鞍環：焦化脫硫塔散堆填料的抗壓強度實測

焦化脫硫塔是焦爐煤氣凈化的核心工段——煤氣含 H?S（3–10 g/Nm3）+ HCN（1–2 g/Nm3）+ 焦油霧 + 萘，脫硫液多為 Na?CO?/PDS/栲膠體系，操作溫度 50–60℃，液相還帶微量 Cl? 和硫氰酸鹽。304 在這里扛不住應力腐蝕開裂，碳鋼更不行。316L 金屬矩鞍環（Intalox Saddle Metal）是這幾年焦化脫硫的主流選擇：既吃了 316L 的耐 H?S/HCN 腐蝕，又吃了矩鞍環"鞍形不亂嵌、空隙大、抗煤氣偏流"的結構紅利。下面把抗壓強度和實測表現拆開聊。------ AYRTTER

一、焦化脫硫塔的填料為什么"死得快"？

焦化脫硫塔的工況，單獨看溫度不高、壓力不高，但幾個因素疊加起來，填料壽命普遍只有 18–30 個月：

1. H?S + HCN + 濕環境 = 應力腐蝕套餐

HCN 會破壞鈍化膜，H?S 在濕環境下對奧氏體不銹鋼產生氫致應力腐蝕開裂（SSCC）。304 的 Mo 含量只有 0，316L 有 2–3% Mo，抗 SSCC 能力強一檔，但還得看填料結構的局部應力集中。

2. 煤氣流速高 + 焦油霧黏附

焦爐煤氣空塔流速 1.2–1.8 m/s，焦油霧（哪怕電捕后還有 20–50 mg/Nm3）會黏在填料表面，局部形成"液膜+固體硫化物"混合垢，壓降爬升快。

3. 塔徑大、填料層高、底層壓實

焦化脫硫塔常 DN4000–DN6000，填料裝填高度 8–12 m，底層填料承受的自重 + 氣流脈動荷載不小——這就是"抗壓強度"在焦化工況里被拎出來的原因。

二、焦化脫硫為什么選矩鞍環，不選鮑爾環？

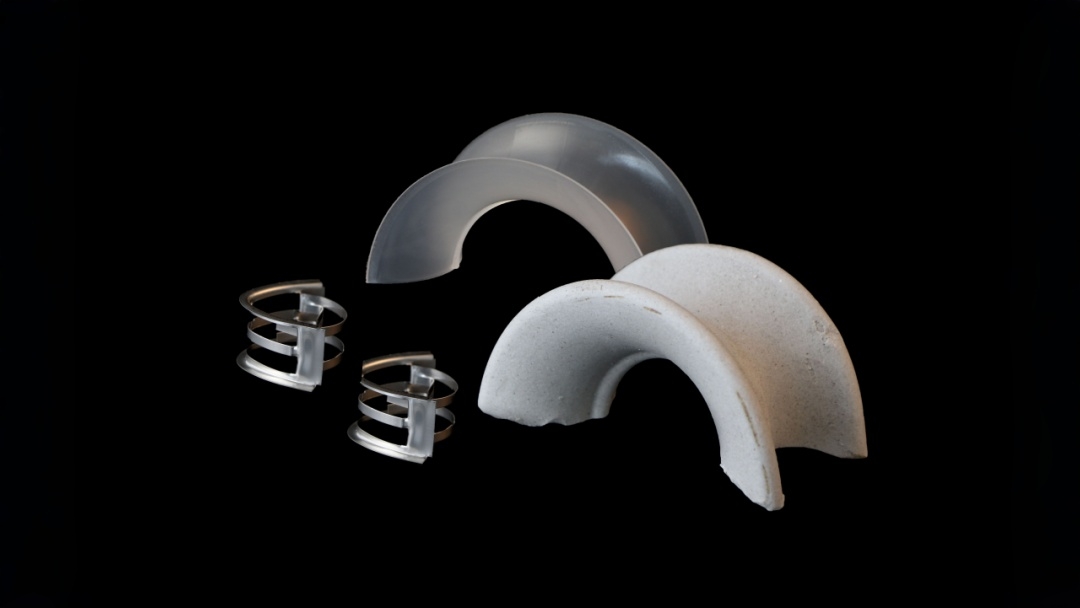

矩鞍環是 Norton 公司在瓷鞍環基礎上改的金屬/塑料版，焦化場景里比鮑爾環多吃 three 點：

1. 鞍形無對稱軸 → 亂堆不嵌套

鮑爾環是圓柱形，亂堆時偶有軸向?qū)R嵌套，局部空隙率下降。矩鞍環鞍形+左右不對稱，亂堆自動"互相咬合但不嵌套"，床層空隙分布更均勻，焦爐煤氣這種含焦油霧的氣源最怕溝流，矩鞍環正好對癥。

2. 空隙率更大，壓降更低

同規格 DN50，金屬矩鞍環比鮑爾環空隙率高 2%–4%，焦化塔風機余量緊，每 kPa 都金貴。

3. 鞍面連續過渡，應力集中小

矩鞍環沒有鮑爾環的"開窗舌葉彎折角"，整體沖壓成型，局部應力集中系數低——這點對 316L 抗 H?S 應力腐蝕很關鍵。

三、316L金屬矩鞍環：材質與抗壓強度參數

先說材質：焦化脫硫塔 316L 是底線，Mo ≥ 2.5%，C ≤ 0.03%（低碳防晶間腐蝕）。下面給 DN50 / DN76 兩組焦化塔最常用的規格：

注：316L 板材抗拉強度 ≥ 485 MPa，屈服 ≥ 170 MPa，延伸率 ≥ 40%；萍鄉方興矩鞍環采用太鋼/青山 316L 冷軋板沖壓，壁厚公差 ±0.05 mm。

抗壓/扁平試驗實測（方興出廠抽檢）

矩鞍環的"抗壓"在焦化場景主要指兩點：環的扁平變形抗力（模擬底層壓實）+ 鞍角根部抗煤氣沖刷振動疲勞。方興出廠對 DN76×0.8 316L 矩鞍環做的抽檢：

扁平試驗（兩平行壓板壓縮至變形 5%）：DN76×0.8 載荷 ≥ 1.8 kN/只，換算到底層 8 m 填料柱自重約 0.3–0.4 kN/只，安全系數 > 4。

? 鞍角根部振動疲勞（模擬煤氣脈動 1.5 m/s × 10? 次）：無裂紋、無永久變形。

? 鹽霧對比：316L 矩鞍環 vs 304 鮑爾環，5% NaCl 噴霧 480 h，304 出現點蝕，316L 無異常。

四、焦化脫硫塔實測：316L矩鞍環 vs 304鮑爾環

 案例：某 60 萬噸焦化 · 脫硫塔改造

工況：焦爐煤氣量 35,000 Nm3/h，H?S 入口 6–8 g/Nm3，脫硫液 Na?CO? + PDS，操作溫度 52–58℃，塔徑 DN4200，填料層高 9 m（雙層）。

第一輪（304 鮑爾環 DN50×0.5）：運行 22 個月，底層約 8% 出現鞍角變形+點蝕滲漏，壓降從 1.8 kPa 爬到 3.6 kPa，脫硫出口 H?S 偶爾超標（>200 mg/Nm3）。

第二輪改造（艾特 316L 矩鞍環 DN76×0.8 + 上層 DN50×0.6）：大塔徑下層用 DN76 降壓降+扛自重，上層 DN50 保比表面積。運行 28 個月回訪：壓降穩定在 1.6–2.0 kPa，出口 H?S < 150 mg/Nm3，底層無明顯變形，鞍角無開裂。

焦化脫硫塔一個常見踩坑："全塔通選 DN50"。塔徑 > DN4000、填料層 > 8 m 時，建議下層 1/3 改用 DN76——底層壓實大+煤氣流速高，DN76 空隙率 98%、抗壓更強，總壓降反而比全 DN50 還低 10%–15%。

五、焦化脫硫塔的矩鞍環選型建議

材質：316L 是底線，HCN 高時考慮 317L

普通焦化脫硫 Na?CO? 體系，316L（Mo 2.5–3%）夠用；若 HCN > 2 g/Nm3 或脫硫液含硫代硫酸鹽濃度高，建議上 317L（Mo 3.0–4.0%）或雙相鋼 2205。

? 規格搭配：大塔徑"下大上小"

? 塔徑 DN3000 以下 → 全塔 DN50
? 塔徑 DN3500–DN5000 → 下層 1/3 用 DN76，上層 DN50
? 塔徑 > DN5000 → 下層 DN76 + 中層 DN50 + 頂層可考慮 DN38（精脫硫段）

? 壁厚：別省

焦化脫硫塔 DN76 建議 ≥ 0.8 mm（底層可 1.0），DN50 建議 ≥ 0.6 mm。太薄了鞍角沖壓不到位，抗壓和耐腐蝕壽命都打折。

六、江西艾特：316L金屬矩鞍環 DN50/DN76 現貨

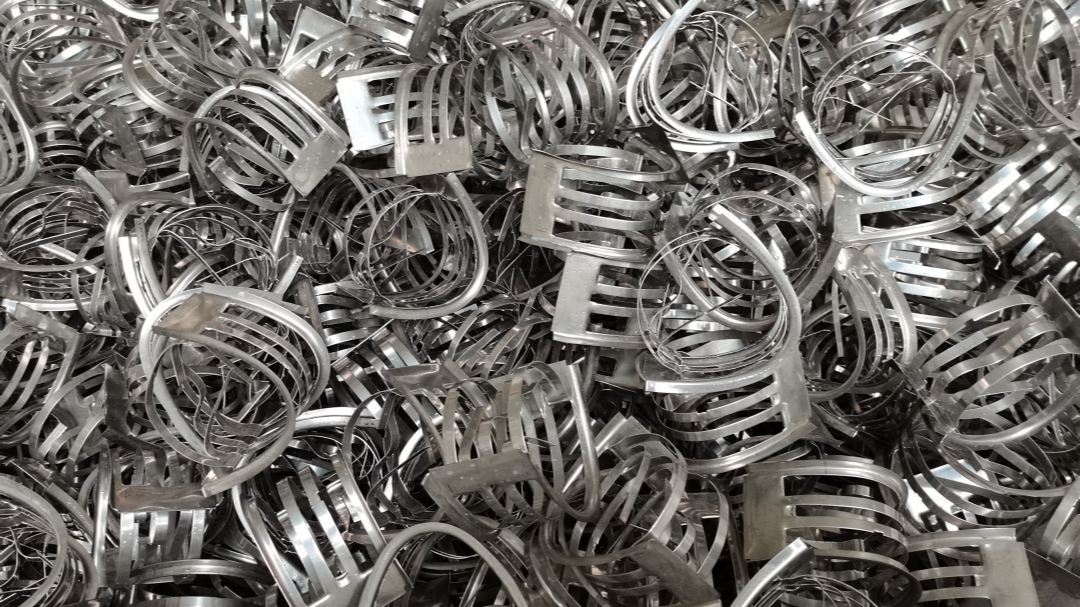

江西艾特矩鞍環采用太鋼/青山 316L 冷軋板模具沖壓，鞍形弧度 R 公差 ±0.3 mm，保證亂堆不自嵌。焦化脫硫項目可提供：

• ? 材質單+板材質保書（Mo 含量可追溯）

• ? 扁平試驗/鹽霧對比報告（按需提供）

• ? 大塔徑"下 DN76 + 上 DN50"分層裝填方案

• ? 配套格柵板承重核算（底層壓實驗算）
