駝峰支撐：大直徑塔器散堆填料的高效支撐板

駝峰支撐，學名梁型氣體噴射式支承板，是目前煉油、化工、化肥行業大直徑塔器中應用最廣的散堆填料支撐結構。它通過獨特的單體組合設計與側孔噴氣結構，解決了傳統柵板易堵塞、氣流分布不均的難題。本文解析其核心優勢與選型要點。

一、結構原理與設計特點

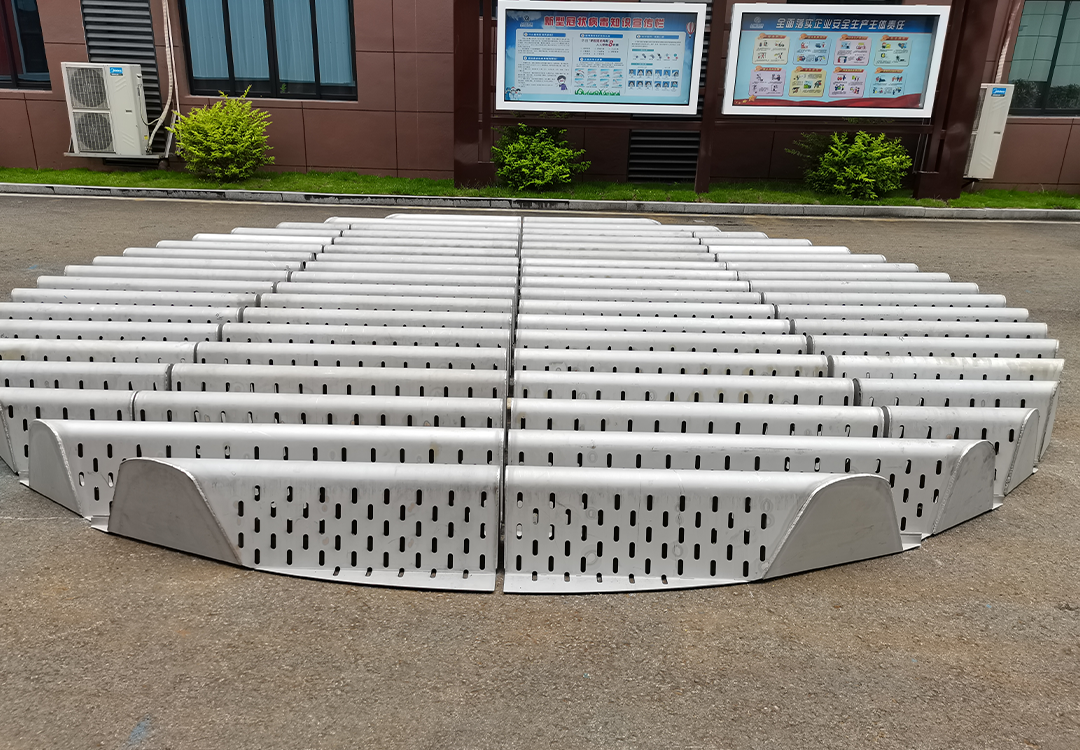

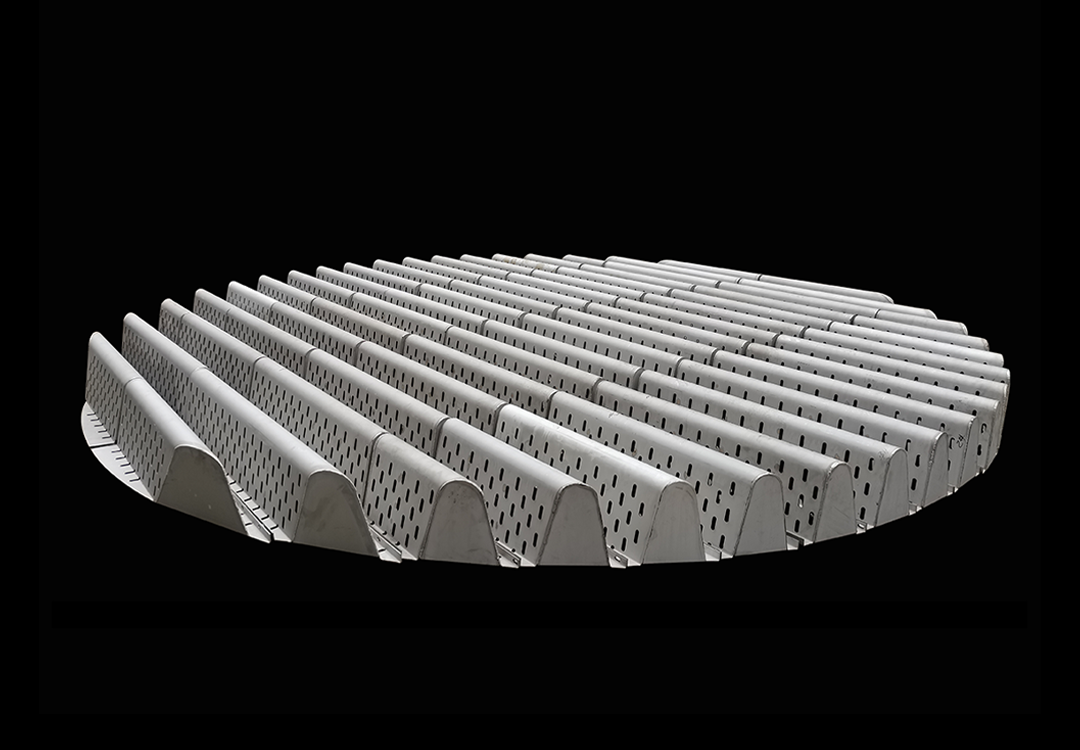

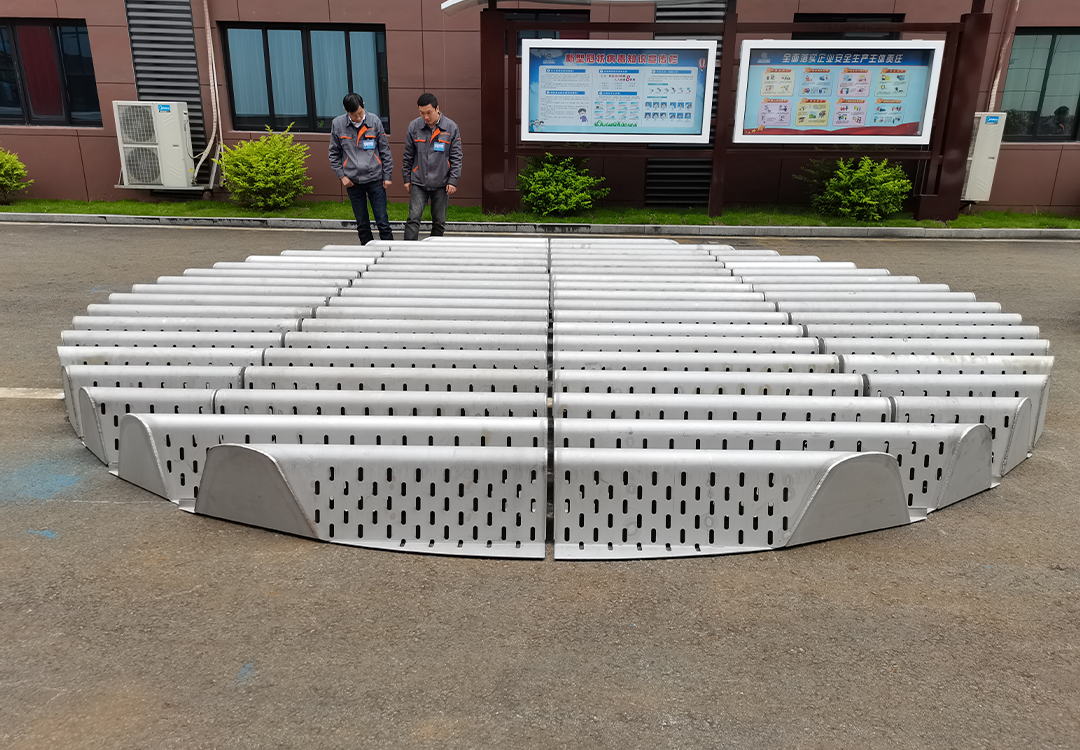

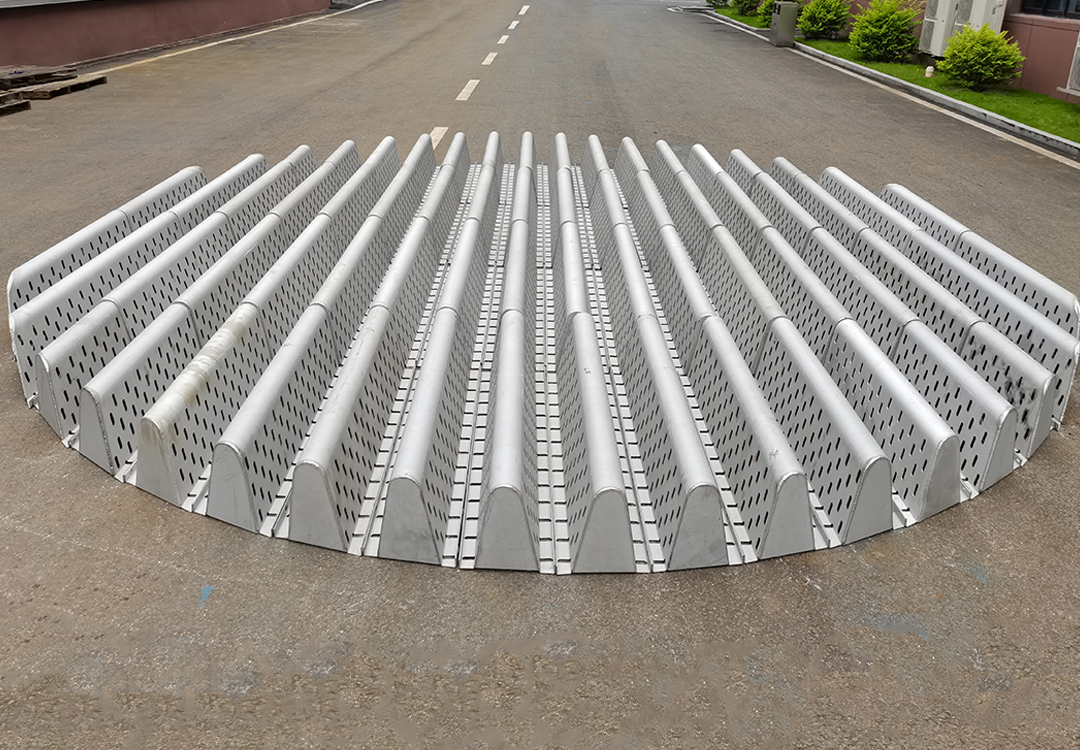

駝峰支撐采用分體式組合結構，由若干塊沖壓成型的金屬（或塑料、陶瓷）梁板拼接而成。

• 氣體噴射：氣體從駝峰兩側的條形孔噴出，而非從填料底部穿過，有效降低阻力，避免氣流死區。

• 防漏設計：側孔寬度通?？刂圃?5-20mm，防止φ25及以上規格的填料掉落；若使用小顆粒填料，可在支撐面上加鋪一層鋼絲網。

• 分體組裝：單塊板寬度小于塔體人孔直徑，可從人孔運入塔內拼裝，無需割開塔壁，極大降低安裝難度。

• 加強結構：塔徑大于3米時，需在塔中心增設工字鋼或槽鋼主梁（字梁），將駝峰板架設在主梁之上，確保承載安全。

二、性能優勢

• 高強度：截面呈“幾”字形或梯形，抗彎截面模量大，能承受數米高填料層的靜壓及沖擊。

• 高通量：開孔率可達100%以上，氣體通量大，壓降低（通常僅數十帕），利于節能降耗。

• 均布性：側向噴氣強制氣體重新分布，改善塔內氣液接觸狀態，提升傳質效率。

三、主要應用領域

駝峰支撐專為大塔設計，常見于以下場景：

• 煉油化工：常減壓蒸餾塔、催化裂化分餾塔、吸收塔。

• 煤化工：煤氣化洗滌塔、變換氣脫硫塔。

• 環保工程：煙氣脫硫（FGD）吸收塔、氨法脫硫塔。

• 化肥行業：合成氨飽和熱水塔、甲醇精餾塔。

四、選型與材質指南

選型需根據介質特性與工況條件確定：

• 碳鋼/不銹鋼：適用于石油煉制、一般化工介質。304/316L材質用于弱腐蝕環境，321/310S用于高溫環境。

• 塑料（PP/PVC/PVDF）：適用于常溫下的酸堿洗滌塔，成本低，耐腐蝕性好。

• 陶瓷：適用于強酸（除氫氟酸外）、高溫及高純度要求的工況。

設計提示：訂貨時需提供塔徑、填料種類與高度、操作溫度與壓力、介質腐蝕性等參數，以便廠家核算板厚與支撐間距。

五、江西艾特制造與服務

江西艾特傳質科技有限公司位于“中國填料之鄉”江西萍鄉，專業生產各類塔內件。針對駝峰支撐，我們提供：

• 全材質加工：碳鋼、304、316L、2205雙相鋼、PP及陶瓷。

• 非標定制：根據塔徑與載荷設計板厚、波高及加強筋。

• 工程支持：提供現場測繪、安裝指導及舊塔改造方案。
