孔板波紋填料：特性、規格、材質與應用全解析（化工塔器高效填料）

孔板波紋填料是波紋規整填料的核心類型，憑借“高通量、高效率、低阻力”的特性，廣泛應用于煉油、化工、制藥等行業的精餾、吸收、萃取塔器。本文從材質、規格、應用三大維度深度解析，助您精準選型！

一、孔板波紋填料的核心優勢

• 分離效率提升30%+：波紋結構強化氣液接觸，較散堆填料（如拉西環）分離效率提升30%~50%，尤其適合精密精餾、熱敏性物系（如維生素、香料精餾）。

• 處理能力擴容20%：規整流道設計減少氣液阻力，新建塔可縮小直徑（節能土建成本），老塔改造可增加處理量（無需大幅改造塔體）。

• 壓降降低40%：流體沿波紋板有序流動，阻力遠低于散堆填料，長期使用可節約風機/泵能耗（節能降耗顯著）。

二、材質分類與適用場景（金屬/塑料/陶瓷）

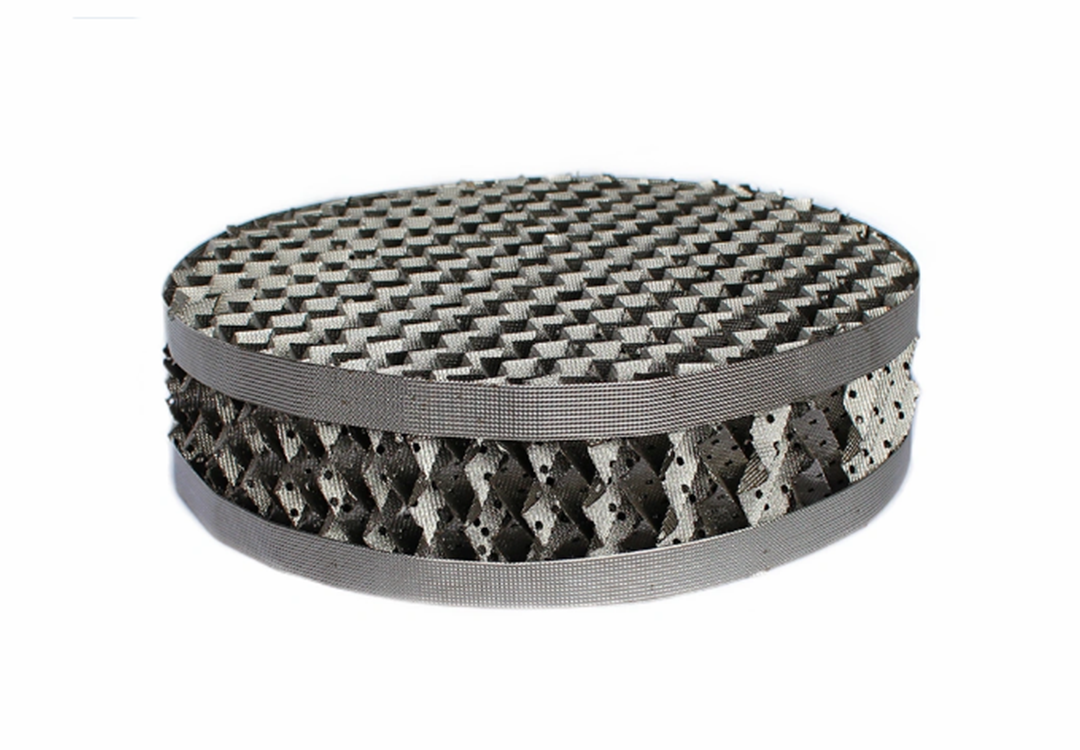

1. 金屬孔板波紋填料（304/316L/2205/鈦材）

采用表面打孔+波紋成型工藝，兼具“金屬強度”與“規整填料效率”。常用材質：304（常規腐蝕）、316L（中等腐蝕）、2205雙相鋼（高氯離子環境）、鈦材（強酸強腐蝕）。

適用場景：直徑＞1.5m的大型塔器（如乙烯精餾塔、原油蒸餾塔）、高氣液負荷工況（如吸收解吸塔）。

優勢：通量大、抗堵性強（孔徑5mm+小孔篩分雜質）、耐溫（-200℃~500℃）。

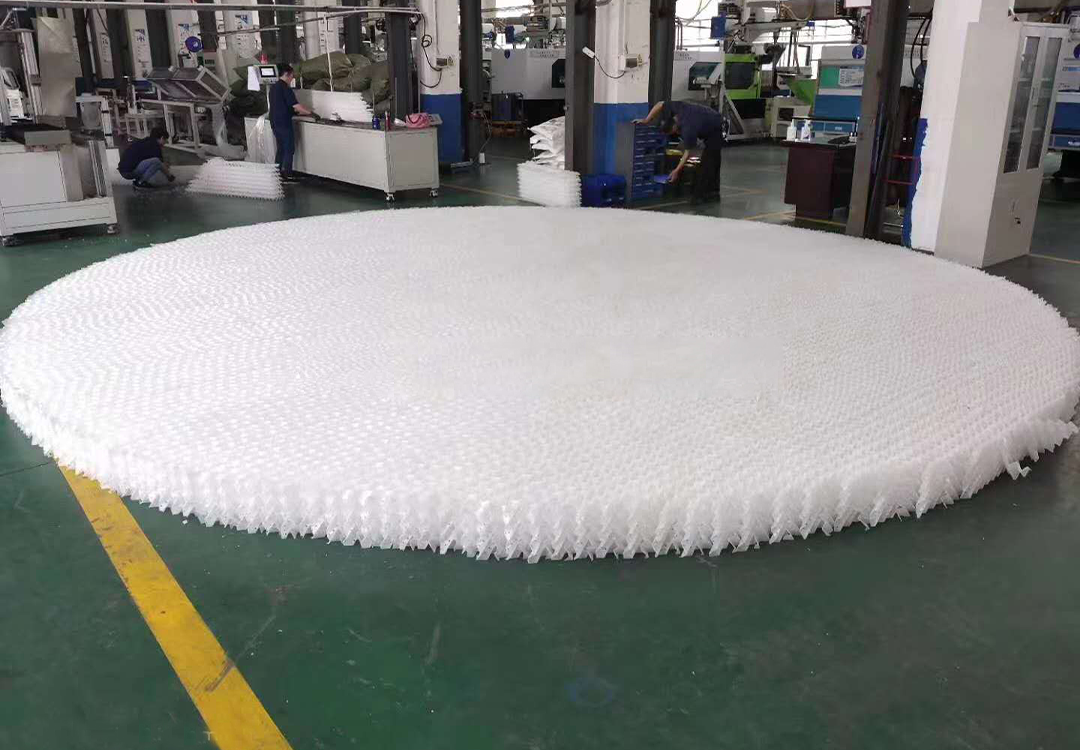

2. 塑料孔板波紋填料（PP/PVC/PVDF）

以聚丙烯（PP）、聚氯乙烯（PVC）、聚偏氟乙烯（PVDF）為原料，耐溫≤160℃，耐強酸強堿（如鹽酸、稀硫酸）。

替代傳統陶瓷填料：解決陶瓷“堆積比重大（裝填難）、易破碎（壽命短）、比表面積?。ㄐ实停蓖袋c(diǎn)，尤其適合環保脫硫、酸堿吸收塔。

優勢：重量輕（僅為陶瓷的1/5）、安裝便捷、耐老化（PVDF可選）。

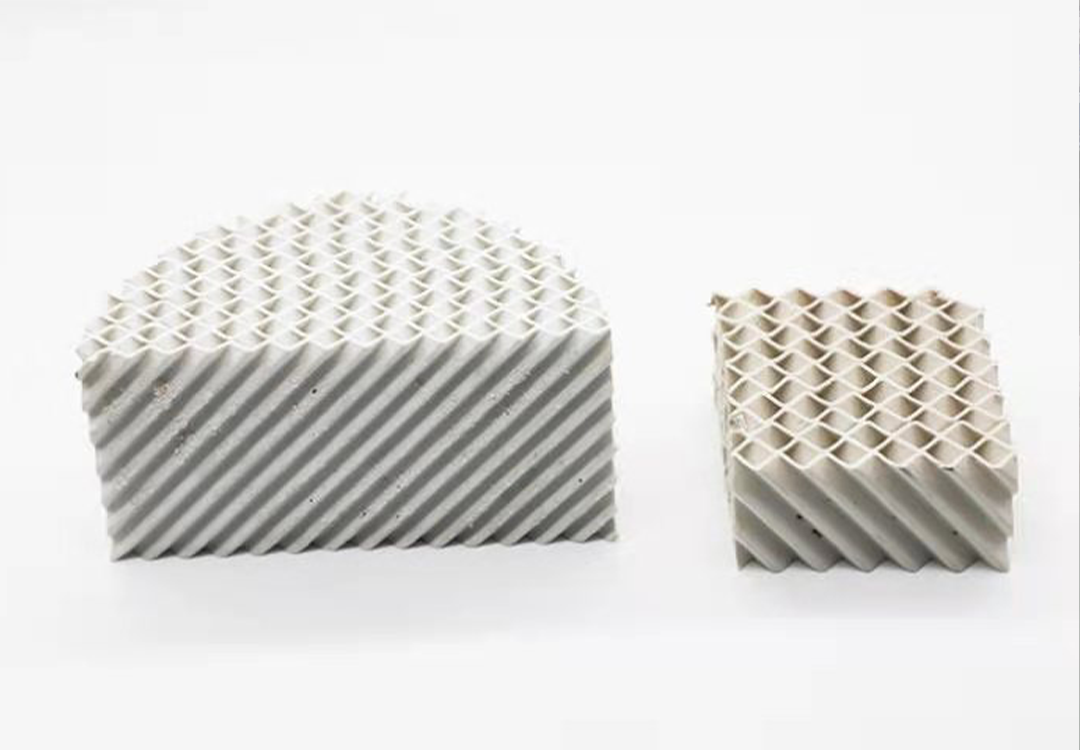

3. 陶瓷孔板波紋填料（化工陶土原料）

由高品質化工陶土高溫?zé)Y(jié)而成，耐溫高壓（≤800℃、≤10MPa）、化學穩定性極強（耐氫氟酸以外的所有酸堿）。

適用場景：熱敏性物系（如硝酸、硫酸濃縮）、高純度精餾（如電子級化學品），是催化劑載體的理想選擇（比表面積大、機械強度高）。

三、規格參數與行業標準

常用規格（比表面積，單位：m2/m3）：125、150、250、350、500、700，對應不同分離難度：

• 125~150：普通精餾（如乙醇-水分離）、大處理量工況（優先選金屬/塑料）。

• 250~350：精密精餾（如苯-甲苯分離）、真空精餾（降低壓降）。

• 500~700：難分離物系（如異構體分離）、熱敏性物系（減少停留時間）。

行業標準參考：HG/T 3986-2016《化工塔填料技術條件》、GB/T 18749-2008《耐化學腐蝕陶瓷塔填料》，確保填料性能合規。

四、選型指南與常見誤區

選型三步法：

1. 分析介質：腐蝕性（酸/堿/鹽？）→ 選材質（金屬/塑料/陶瓷）；粘度/含固量→ 選規格（高粘度選大孔徑）。

2. 確定工況：溫度（＞160℃選金屬/陶瓷）、壓力（高壓選金屬）、處理量（大選通量高的規格）。

3. 驗證標準：參考HG/T 3986等行業標準，確認壓降（≤500Pa/m）、持液量（≤10%）等參數是否匹配塔器設計要求。

常見誤區：

• 只看價格，忽視壽命：陶瓷填料初期成本低，但易破碎（年損耗率10%+）；金屬填料初期貴，但壽命長達5~10年（綜合性價比更高）。

• 規格越大越好：高分離難度工況（如異構體）才需700型，普通精餾選125型即可（過度選型會增加成本）。

五、江西艾特：孔板波紋填料定制化服務

江西艾特傳質科技深耕塔內件領域15年，提供全材質、全規格孔板波紋填料定制：

• 材質定制：304/316L/2205雙相鋼、PP/PVC/PVDF、化工陶土陶瓷，滿足“酸、堿、高溫、高壓”等極端工況。

• 規格定制：非標尺寸（如直徑0.5m~10m）、特殊波紋角度（如45°/60°），適配老舊塔器改造。

• 配套服務：免費選型計算、塔內件安裝指導、終身技術咨詢，讓您“選得對、用得好”。
