在現代化工、石油煉化、環保脫硫脫碳及精細化工的分離塔器中，散堆填料因其安裝靈活、適用塔徑范圍廣、成本可控，至今仍是絕大多數改造項目和中小型裝置的首選內件。而在散堆填料家族的演化譜系中——從最早的拉西環，到開窗改進的鮑爾環，再到非對稱矮胖的階梯環——真正將"環形通量"與"鞍形傳質"熔于一爐、把流體力學性能推向一個新臺階的，正是矩鞍環填料（Metal Intalox Saddle，IMTP / 英特洛克斯填料）。
艾特本文將系統拆解矩鞍環的結構基因、性能數據、與競品的硬核對比、核心應用場景及工程選型邏輯，幫助您從原理層面理解：為什么它在減壓塔、吸收塔和高通量改造中，往往是那顆"最優解"。
要真正讀懂矩鞍環，得先看清散堆填料的結構演化邏輯：
| 代際 | 填料類型 | 結構本質 | 致命短板 |
|---|---|---|---|
| 第一代 | 拉西環（Raschig Ring） | 等徑等高的空心圓柱 | 液體在環內形成"死區"，氣體阻力大，溝流嚴重，效率最低 |
| 第二代 | 鮑爾環（Pall Ring） | 環壁開窗 + 舌片內彎 | 引入內部肋條，大幅改善氣液徑向混合——但仍是"環狀思維" |
| 第三代 | 階梯環（CMR/DCMR） | 矮胖比 h/D≈0.5 + 錐形翻邊 | 定向排列減少，壓降進一步降低——但通量天花板仍在 |
| 并行高階路線 | 矩鞍環 / 環矩鞍（IMTP） | 鞍形弧面 + 環形筋 + 開孔舌片 | —— |
矩鞍環（更準確地說，金屬環矩鞍填料，Intalox Metal Tower Packing，IMTP）由美國諾頓（Norton）公司于1978年正式推出，國內通稱英特洛克斯填料。它的設計哲學一句話概括就是：
用鞍形的流線型弧面解決"氣體走直線、液體鋪薄膜"的問題，再用環形的開孔筋結構解決"強度、剛性、內表面利用率"的問題——兩者疊加，而非取舍。

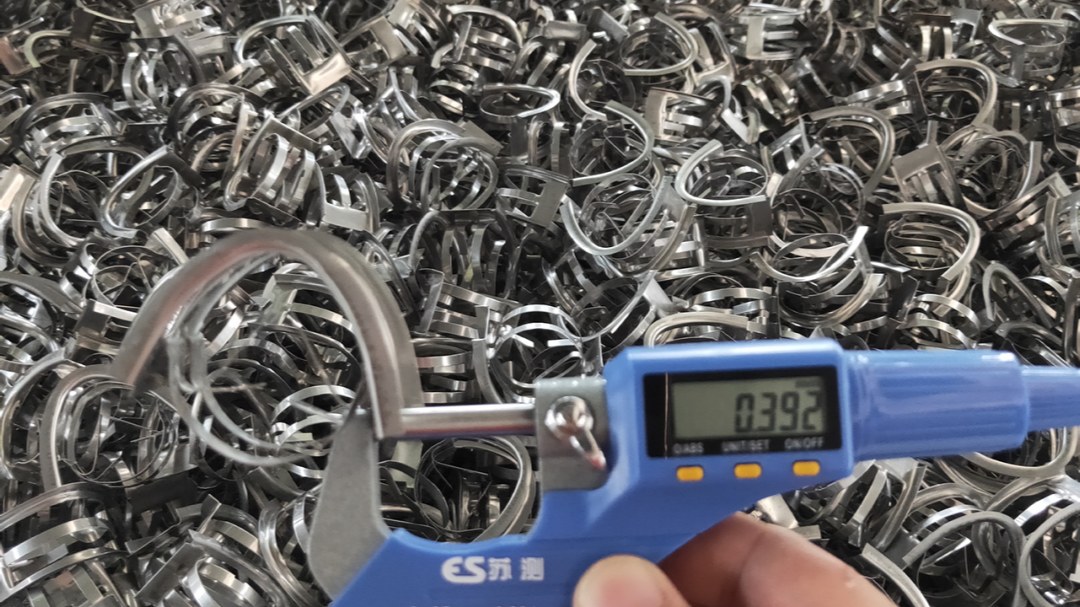

一塊合格的金屬矩鞍環（以最常見的不銹鋼304/316L為例，板厚0.5–1.2mm），其結構可以分解為五個關鍵的幾何特征：
外形呈不對稱的馬鞍曲面——兩面大小不等、兩端由弧形面改為近似矩形面（故得名"矩鞍"）。這個弧面讓填料在亂堆時以點接觸為主，絕不互相嵌套套疊，空隙通道連續且方向多變，從根本上消滅了"疊壓遮蔽→有效面積消失"的老毛病。

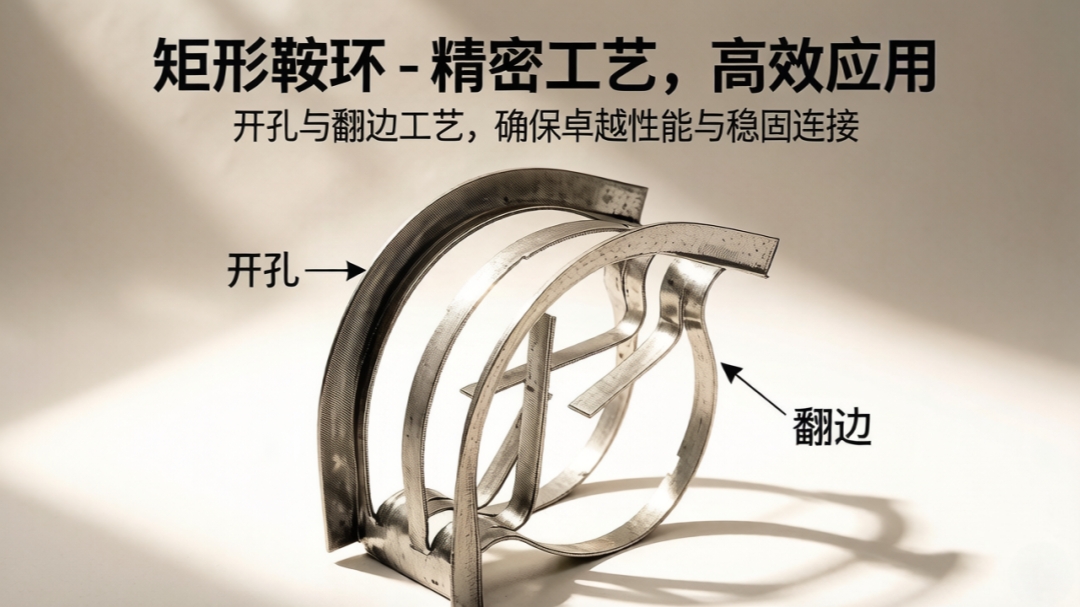

在鞍形基體上加了一圈環形加強筋，并向外翻邊。作用有三：
抗變形：沖壓薄壁最怕受壓塌邊，環形筋提供剛性骨架；
增大空隙率：翻邊抬升了填料間的間隙；
引導液膜分裂：邊緣翻邊處的液膜被強迫撕裂→再聚集→表面更新加快。
類似鮑爾環的思路，但在鞍形曲面上做開窗——?dú)怏w可以穿透而不是"繞行"，液體被窗葉內彎的舌片反復剪切分散，兩相湍動顯著增強。
部分型號將金屬片兩端制成鋸齒形或波浪形邊緣，進一步加速氣液分散—聚集—再分散的循環，讓液膜更新頻率更高，傳質阻力更小。

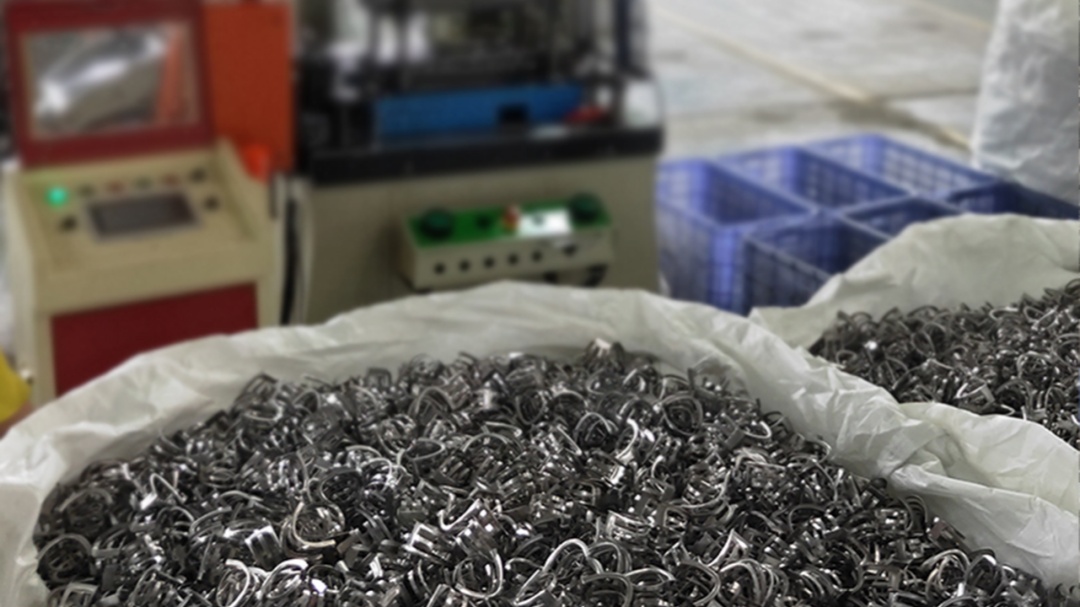

以金屬薄板沖壓成型，無焊接縫，整體一致性好：
| 材質 | 適用溫度上限 | 典型適用工況 |
|---|---|---|
| 碳鋼（Q235/CS） | ≤350℃ | 無強腐蝕、油氣/溶劑回收、加氫尾氣管線 |
| 304 / 304L | ≤400℃ | 絕大多數石化、精細化工通用工況（市場主力） |
| 316 / 316L | ≤400℃ | 含Cl-、酸性水汽、脫硫脫碳溶液 |
| 321 / 310S | ≤600℃+ | 高溫重整、臨氫環境 |
| 鈦/哈氏合金 | 按需 | 強腐蝕特殊介質 |
（注：具體選材須結合介質pH、氯離子濃度、硫化物和操作溫度綜合判定）
以下是金屬矩鞍環（IMTP型）最常用的四個規格及其典型參數范圍：
| 規格代號 | 尺寸 D×H×δ (mm) | 比表面積 α (㎡/m3) | 空隙率 ε (%/m3m3) | 堆積個數 (個/m3) | 干填料因子 (m-1) | 典型初篩場景 |
|---|---|---|---|---|---|---|
| #25 / DN25 | 25×20×0.5 | ≈180–210 | ≈96–97.6 | ≈85,000–101,000 | ≈185–210 | 小塔徑、高分離要求、真空精餾 |
| #38 / DN38 | 38×30×0.6 | ≈110–130 | ≈96.5–97.7 | ≈24,000–37,000 | ≈130–140 | ? 最通用尺寸（吸收/洗滌/萃取主力） |
| #50 / DN50 | 50×40×0.8 | ≈75–90 | ≈96.5–98.2 | ≈9,000–11,000 | ≈80–90 | 大通量、壓降敏感、粗分離 |
| #76 / DN76 | 76×60×1.0～1.2 | ≈55–65 | ≈97–98.5 | ≈3,200–4,300 | ≈60–65 | 超大塔徑洗滌塔、冷卻塔、粗吸收 |
?? 工程提醒：同一規格不同廠家的數據會有浮動（沖壓工藝、板厚公差、翻邊高度都會影響ε和α），選型時一定要拿到供應商的實測參數而非只抄樣本平均值。執行標準參照 HG/T 4374-2012《金屬塔填料技術條件》，以及 HG/T 21554.1/.2（碳鋼/不銹鋼矩鞍環）系列。
這是工程師最關心的問題——"我現在用得好好的鮑爾環，憑什么換矩鞍環？"

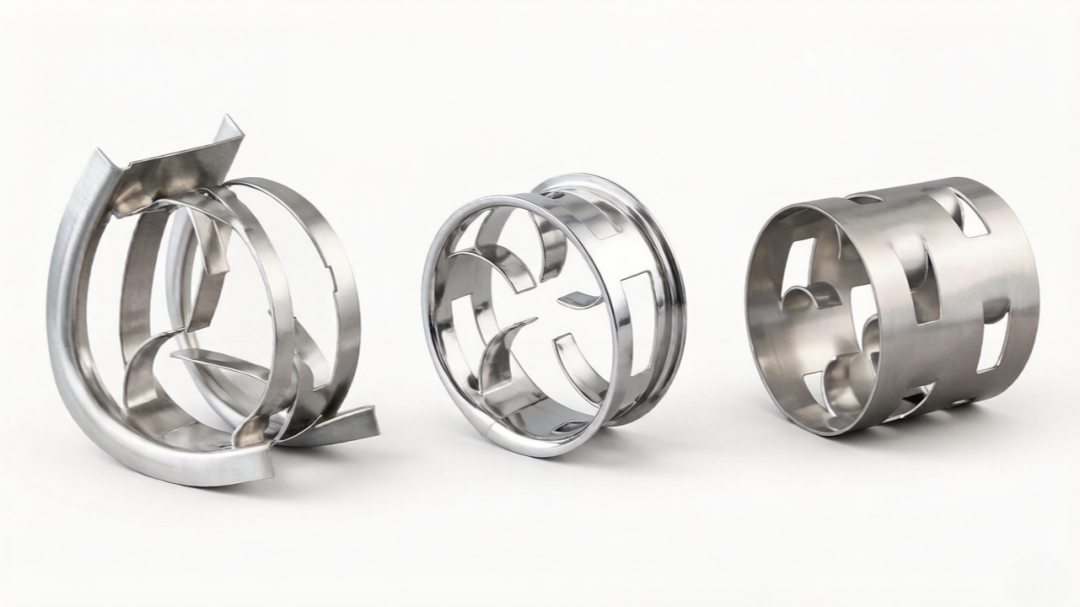

| 對比維度 | 拉西環 | 鮑爾環（Pall Ring） | 階梯環（CMR） | 矩鞍環 IMTP |
|---|---|---|---|---|
| 壓降（同F(xiàn)因子） | 最高（基準） | 較拉西環↓~50% | 低 | 更低——較鮑爾環再降約10%~30% |
| 通量（泛點氣速） | 最低 | 大 | 更大 | 大——鞍形弧面通道更順，泛點更高 |
| 傳質效率（HETP） | 差 | 好 | 很好 | 很好——液膜更新快，表面利用率高 |
| 抗堵性 | 差（死角多） | 良 | 良 | 良～優——開敞弧面，不易架橋積灰 |
| 機械強度/床層高度 | 可堆高 | 可堆高 | 可堆高 | 環形筋+翻邊，剛性好，可支撐更深床層 |
| 成本 | 最低 | 低～中 | 中 | 中～中高（但綜合ROI常更好） |
一句話判斷法則：
真空精餾 / 壓降受限 / 塔釜溫限（每mmHg都金貴）→ 矩鞍環 ≥ 階梯環 > 鮑爾環
含微量固體/易結垢/漿液洗滌（怕堵是第一位）→ 矩鞍環 ≈ 海爾環 > 鮑爾環
干凈物系、標準吸收、預算卡得死 → 鮑爾環仍然是最經濟的"安全牌
超大通量、塔徑>2m、HETP要求不太嚴苛 → 階梯環 / 矩鞍環 看壓降誰贏
矩鞍環之所以在工程上被稱為散堆填料里的"低壓降之王"，根源不在某一個零件，而在三個流體力學機制的疊加：
氣體走的是"滑道"，不是"迷宮"：鞍形弧面使氣相的主流方向順著曲面偏轉而非被直角棱角強制折返——形體阻力（form drag）更小，所以同樣氣速下壓降更低。空隙率高達96%～98%，意味著氣體幾乎是在"鏤空的通道網"里穿行。
液體走的是"薄膜→撕裂→再鋪展"的持續更新循環：兩端齒邊 + 翻邊 + 內伸舌片，讓下落的液膜不斷被切碎—拋灑—重新掛膜，填料表面的"死液區"被壓縮到最小，有效潤濕比表面積顯著高于同尺寸鮑爾環。
堆積態天生"反嵌套"：矩鞍的不等邊矩形端面設計，從幾何上就讓它不可能像拉西環那樣整齊碼放、也不像鮑爾環那樣趨于軸向?qū)R——結果是堆積孔隙率的空間分布更均勻，壁流趨勢被抑制，放大效應相對溫和。
矩鞍環幾乎覆蓋了所有需要散堆方案的塔器類型，但以下場景是它的"統治區"：
減壓塔洗滌段 / 閃蒸段：壓降每增加一點，塔頂真空度就掉一塊——矩鞍環的低ΔP直接轉化為拔出率提升；
脫蠟油酚精制萃取塔：有案例記載，Dg50矩鞍環替換原瓷階梯環后，處理能力↑15–20%，收率↑1–2%，能耗↓可觀。
脫甲烷塔改造案例：浮閥塔板 → IMTP填料，處理能力↑約20%，塔壓降從0.42→0.12 kg/cm2，效率比塔盤還高14%。
Dg25矩鞍環替換瓷拉西環后，蒸餾周期從24h→20h，年產能從6500t→8000t，優級品率60%→85%。
含塵含雜的工況下，開敞弧面比封閉式環體更不易架橋積垢，檢修周期更長
