金屬矩鞍環參數解析與選型：什么時候該選？為什么不用鮑爾環？

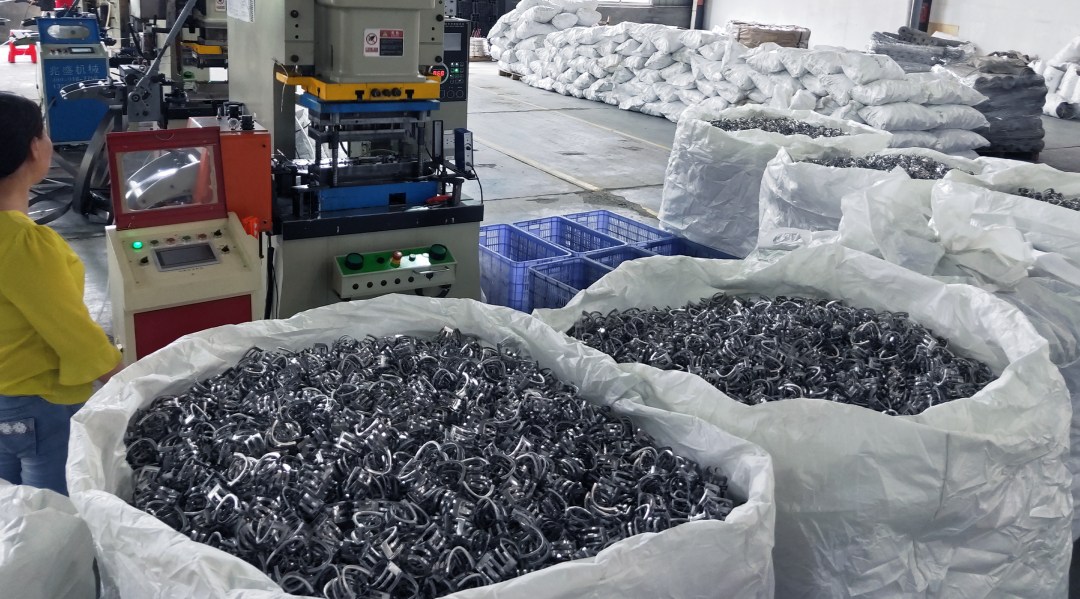

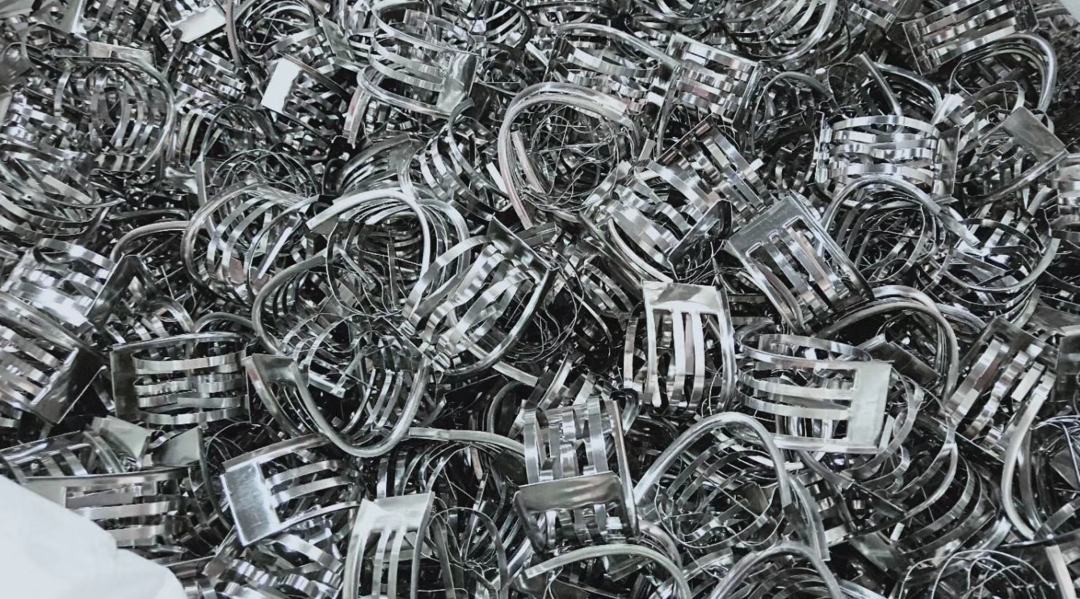

金屬矩鞍環（Metal Intalox Saddle / 金屬環矩鞍填料，IMTP類）是散堆填料里的“性能派”。它結合了鞍形的弧形通道和環形的開孔結構，既解決了傳統鞍形填料容易疊壓的缺點，又比普通環形填料（如鮑爾環）的壓降更低、通量更大。本文結合江西艾特傳質在萍鄉的生產經驗，從工程實用角度解析參數與選型。

一、核心參數對照表（#25/#38/#50/#70）

注：以下為行業通用量級（對標 HG/T 21554.2-1995），具體以出廠檢測為準。選型時請務必進行水力學校核。

二、選型判據：矩鞍環 vs 鮑爾環 vs 階梯環

很多客戶問：“我以前用鮑爾環，為什么要換矩鞍環？” 核心在于“氣路”的不同：

• 壓降敏感選矩鞍環：它的鞍形弧面讓氣體走“滑道”，阻力比同等尺寸的鮑爾環低 10%–20%。如果是真空精餾或風機功率受限，首選矩鞍環。

• 怕堵選矩鞍環：散堆時呈點接觸，不易架橋，死角少。對于脫硫、除塵等含微量固體的介質，矩鞍環比鮑爾環更耐堵。

• 通用替換選鮑爾環：如果工況非常干凈、標準，鮑爾環規格更全，成本也極具競爭力。

三、材質怎么選？（萍鄉工廠的實話）

核心執行/對標標準：HG/T 21554.2-1995《不銹鋼矩鞍環填料》^[3,6,9]

• 304/304L：通用款，適合大多數有機、水體系，性價比之王。

• 316L：含鉬，專治含氯離子（Cl?）環境，如脫硫塔、含鹽廢水處理，千萬別省這個錢。

• 2205雙相鋼：高應力腐蝕風險、高壓環境首選，強度是304的兩倍。

• 碳鋼/鈦材：非腐蝕性煙氣用碳鋼；強腐介質（如海水噴淋）用鈦材。

四、哪些工況“不該”選矩鞍環？

  1. 超凈高純度分離：如果需要極高的理論板數（HETP很?。?，矩鞍環（散堆）效率天花板不如金屬絲網  波紋填料（規整）。

   2. 極度粘稠/大量纖維：任何散堆都會堵，這種情況要考慮特殊結構設計或工藝調整。
   3. 極小塔徑：DN300以下的塔，散堆很難裝勻，建議用規整填料。
