在當今流程工業領域，特別是精餾分離、氣體凈化、煤化工、環保治理等行業，能源消耗已成為企業生產成本中最主要的組成部分之一。據統計，分離單元設備的能耗往往占據工廠總運行成本的30%-60%，這一數字在能源價格持續上漲的背景下顯得尤為突出。如何有效降低分離單元的操作能耗，已成為工藝工程師、采購決策者及企業管理層共同關注的核心議題。本文將深入剖析高效塔內件——金屬規整填料，特別是金屬孔板波紋規整填料，揭示其背后的節能機理，并通過詳實的量化分析，展示其如何為企業帶來顯著的經濟效益與快速的投資回報率。
在深入探討解決方案之前，我們必須清晰地識別傳統分離設備中存在的成本"出血點"。使用普通散堆填料或老舊塔板的裝置，通常面臨以下幾大能效痛點，這些痛點直接推高了企業的運行成本：
氣相在通過雜亂無章的填料床層或復雜塔板時阻力巨大。對于依賴風機或壓縮機的系統（如脫硫、空分、VOCs回收等），這直接轉化為極高的電耗。數據顯示，許多裝置的30%-40%的驅動電能實際上消耗在克服塔內件阻力上，這部分能量并未參與有效的傳質分離過程，屬于純粹的"無用功"。
傳統內件的處理能力（Cmax）有限，在面臨擴產需求時，往往只能通過增大塔徑或并聯新塔來實現，導致一次性投資飆升。同時，其等板高度（HETP）較高，為達到相同的分離精度，需要更高的填料層，這又進一步增加了壓降和投資，形成"效率低下→投資增加→能耗上升"的惡性循環。
傳統填料在負荷波動時性能衰減嚴重，容易發生液泛、積液等非理想操作狀況，迫使裝置在遠離最優工況的保守狀態下運行，犧牲了本可實現的節能潛力。這種"為穩定而犧牲效率"的做法，在長期運行中累積的能源浪費相當可觀。
散堆填料的裝填不均勻、可能發生的溝流、壁流以及破碎、堵塞等問題，會導致分離效率逐年下降。且檢修更換耗時耗力，影響連續生產，這些隱性成本往往在項目初期被低估。
這些痛點并非孤立存在，而是相互關聯、彼此放大，共同構成了企業"能耗高、成本降不下"的頑固現狀。而破局的關鍵，在于對塔內傳質核心——填料——進行根本性的技術升級。

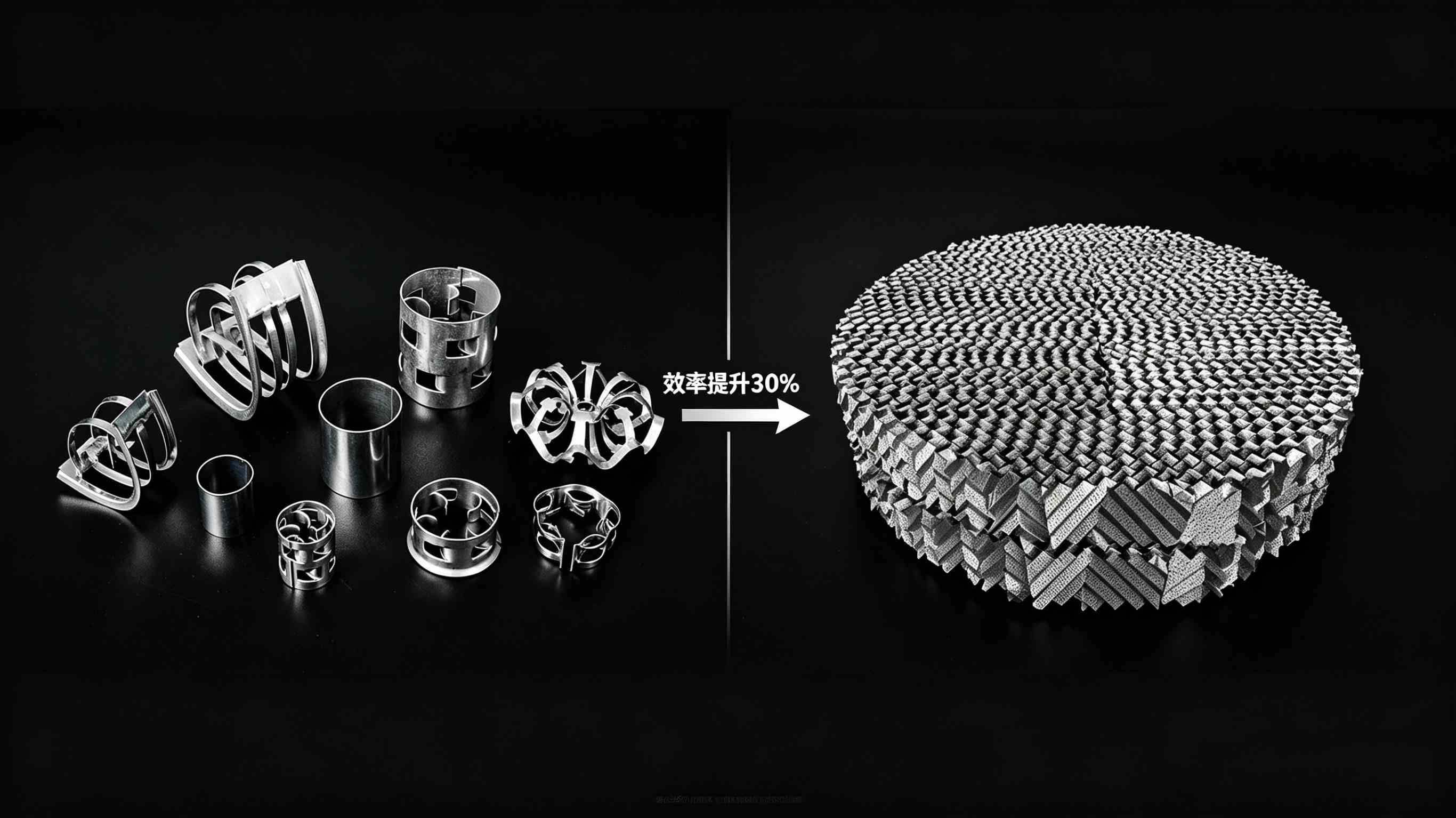

金屬規整填料，特別是金屬孔板波紋規整填料，通過精密設計和制造，將無序變?yōu)楦叨扔行颍瑥亩鴮?shí)現了分離效率的階躍式提升。與傳統的散堆填料相比，它在結構上進行了革命性的創新：

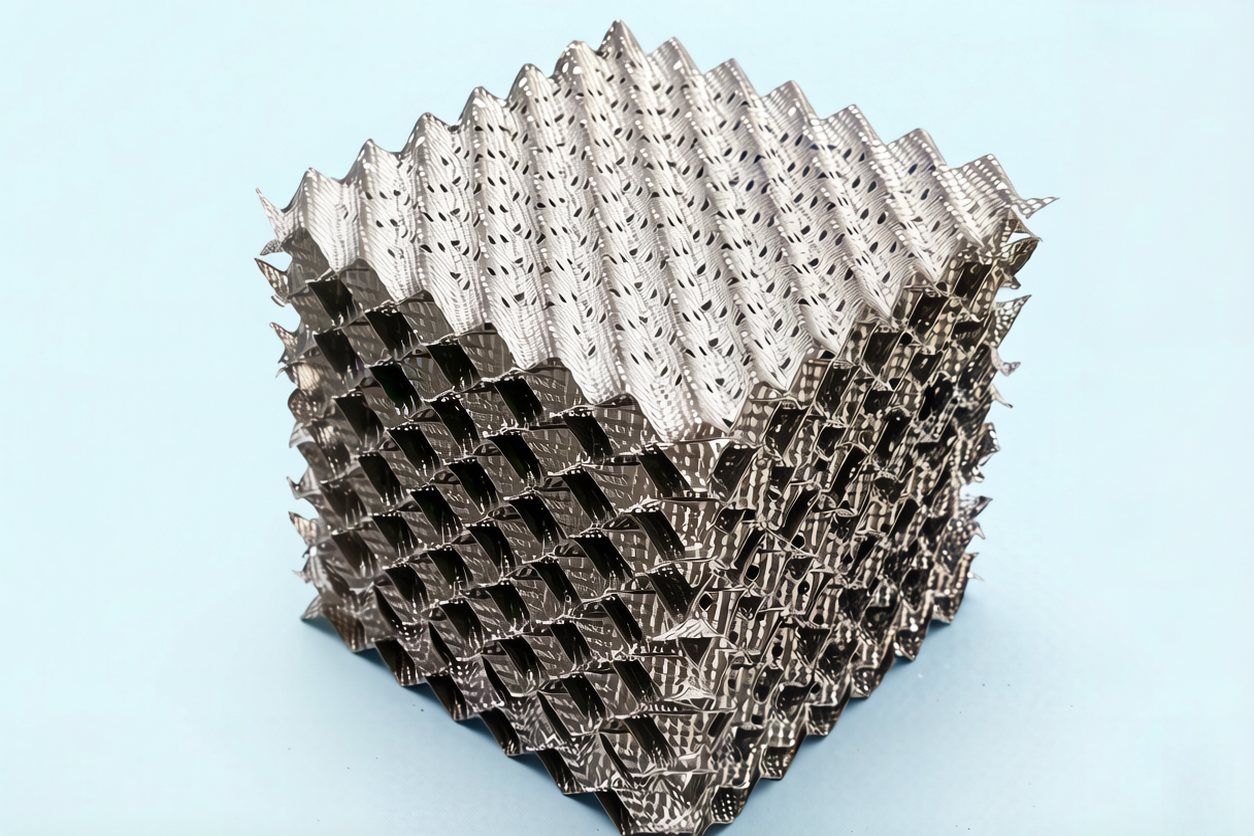

金屬孔板波紋規整填料由無數相同規格的波紋片垂直、平行排列組成，形成了一系列均勻、筆直、傾斜的菱形氣相通道。這種結構使得氣相流動近乎"活塞流"，湍流程度低，阻力極小。
核心賣點一：其單位高度的干板壓降通常僅為同類散堆填料的1/3至1/2。在實際應用中，這意味著在完成相同工藝任務時，系統風機或壓縮機的軸功率可直接降低20%-35%，節能效果立竿見影，直接反映在電費單上。

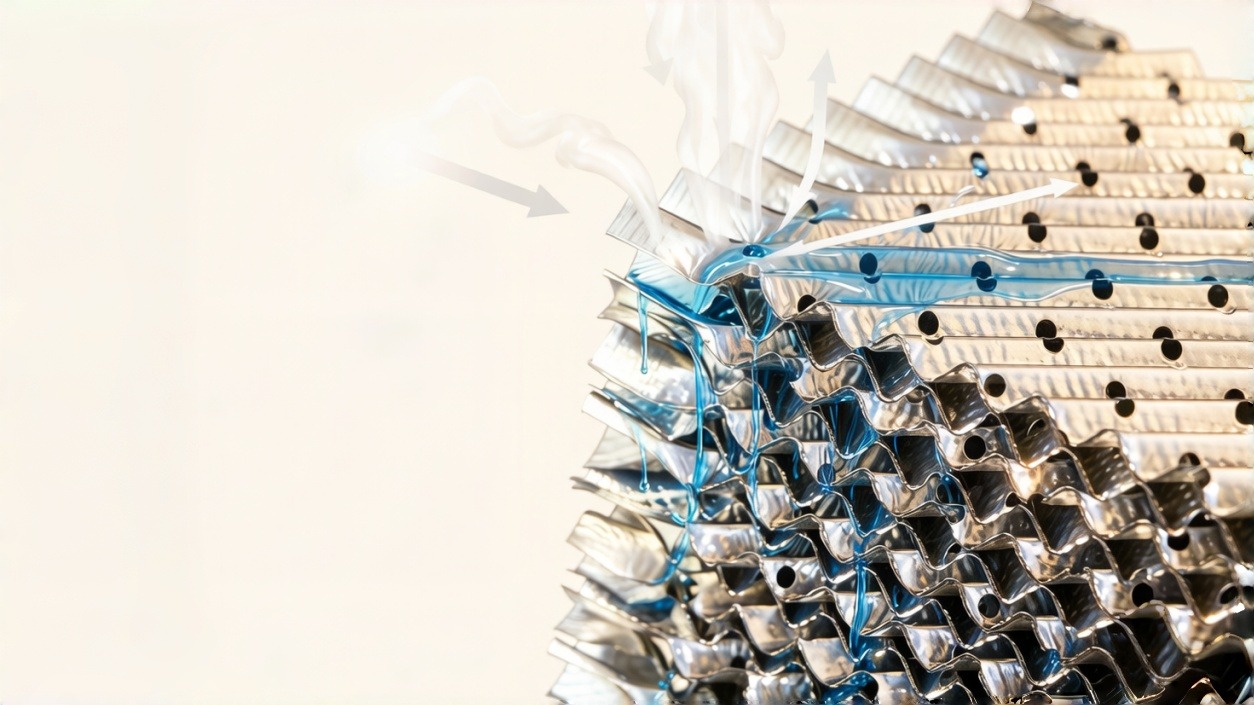

每一片波紋金屬板上都沖壓有微孔、并壓制有特定角度的斜紋。這些設計具有明確的工程目的：微孔促進液相在板面上的橫向擴散，不斷更新液膜表面，防止"老化"，同時為氣相提供額外的橫向混合通道；特定傾角的波紋既引導液體沿斜面均勻向下流動，又迫使氣體沿交叉通道上升。
核心賣點二：這種"交叉流"模型創造了巨大的有效傳質面積，其等板高度（HETP）可低至0.2-0.4米，傳質效率比傳統內件提升30%以上。高分離效率允許在滿足產品規格的前提下，降低回流比或溶劑循環量，直接減少再沸器蒸汽消耗或冷卻水用量，從熱端實現二次節能。
由于結構規整、通道開闊，金屬規整填料的液泛點高，F(xiàn)因子（氣相動能因子）顯著提升。這帶來兩大經濟價值：對于新建項目，在相同處理量下，可選用更小直徑的塔器，大幅節約設備投資、占地和基礎建設費用；對于改造項目，可在不改變?cè)兴w的情況下，實現裝置20%-50%的擴能增產，投資回報率極高。
由于規整填料的性能高度可預測和重復，在整個操作負荷范圍內（通常為40%-120%），分離效率保持平穩。這使得工廠可以更靈活地調整生產，應對市場變化，而不必?fù)?dān)心塔效率的急劇下降，保障了全生命周期內的穩定節能。
選擇金屬規整填料不僅是一項技術決策，更是一項嚴謹?shù)耐顿Y決策。其價值必須用清晰的財務數據來驗證。以下是兩個典型的節能改造效益分析場景，所有數據均基于實際項目經驗整理（為保護客戶隱私，略去具體標識）：
背景：一套處理氣量為300,000 Nm3/h的低溫甲醇洗裝置，原使用散堆填料，系統壓降達85 kPa，循環泵和制冷壓縮機功耗驚人，且貧甲醇循環量大，再生系統熱負荷高。
改造方案：更換為江西艾特傳質科技有限公司提供的金屬孔板波紋規整填料，并配套優化設計的液體分布器與再分布器。
節能與經濟效益量化：
電耗節?。?/strong>系統壓降降至35 kPa，降低約50%。驅動循環液泵和壓縮機的電機功率總計減少約1800 kW。年運行8000小時，電價0.7元/kWh，年節電收益：1800 kW × 8000 h × 0.7元/kWh = 約1008萬元。
熱耗節省：傳質效率提升，貧甲醇循環量減少15%，對應的溶液再生熱負荷（低壓蒸汽）降低約8噸/小時。蒸汽成本200元/噸，年節約蒸汽費用：8 t/h × 8000 h × 200元/t = 約128萬元。
年總運行成本節約：約1136萬元。

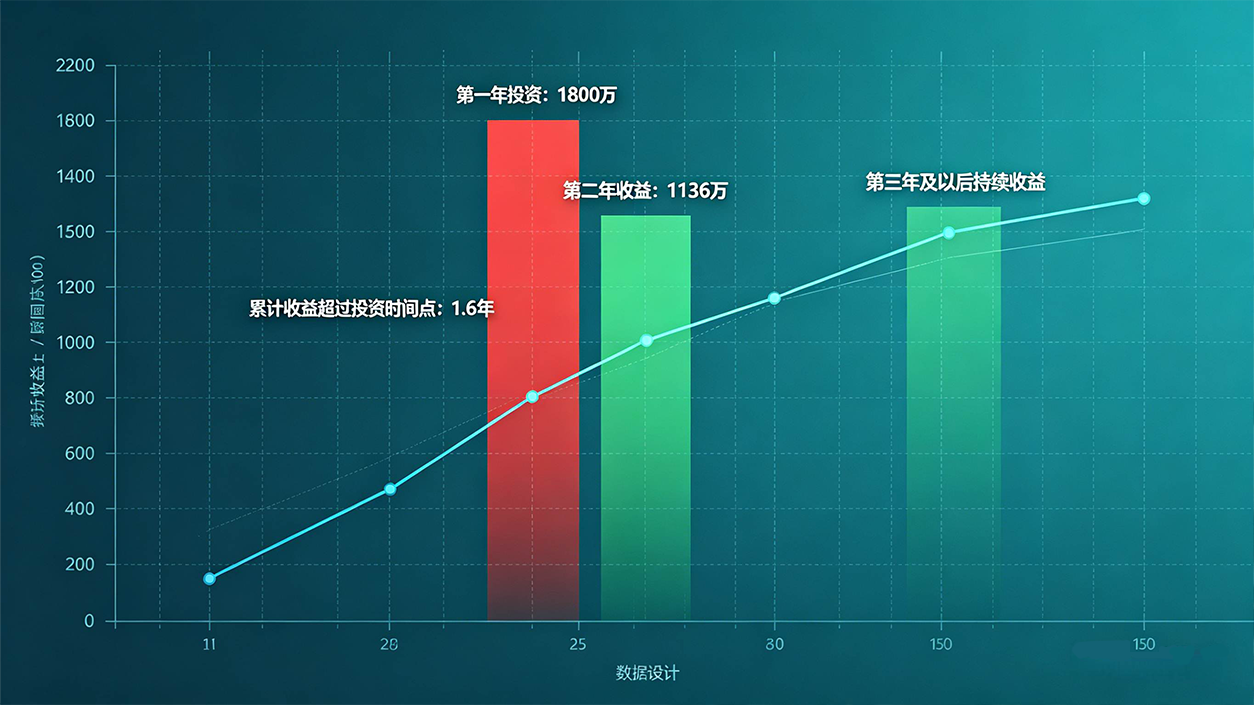

投資分析：填料及內件更換、安裝總投資約1800萬元。
投資回報率（ROI）：年收益率 = 1136 / 1800 ≈ 63%。
靜態投資回收期：1800 / 1136 ≈ 1.6年。
結論：該項目在不到兩年內即可收回全部改造投資，之后每年產生逾千萬的持續節能利潤，投資回報率表現優異。
背景：減壓塔希望提高輕油收率并降低塔底殘油軟化點，原有塔板效率低，壓降大，真空系統負荷重，產品分離精度有待提升。
改造方案：在洗滌段和閃蒸段采用高效金屬規整填料替換部分塔板。
效益體現：
在相同回流下，產品分離精度提高，目標產品收率提升1.5%-2.5%，直接增加高價值產品產量，年增效益顯著。
全塔壓降降低，真空泵組電耗下降20%-30%。
投資回收期通常短于1年，主要得益于產品增值收益。
上述案例分析清晰地表明，金屬規整填料的應用不僅可以直接降低運行成本，還能通過提高產品收率、擴大處理能力等方式創造額外價值，其投資回報率往往超出預期。

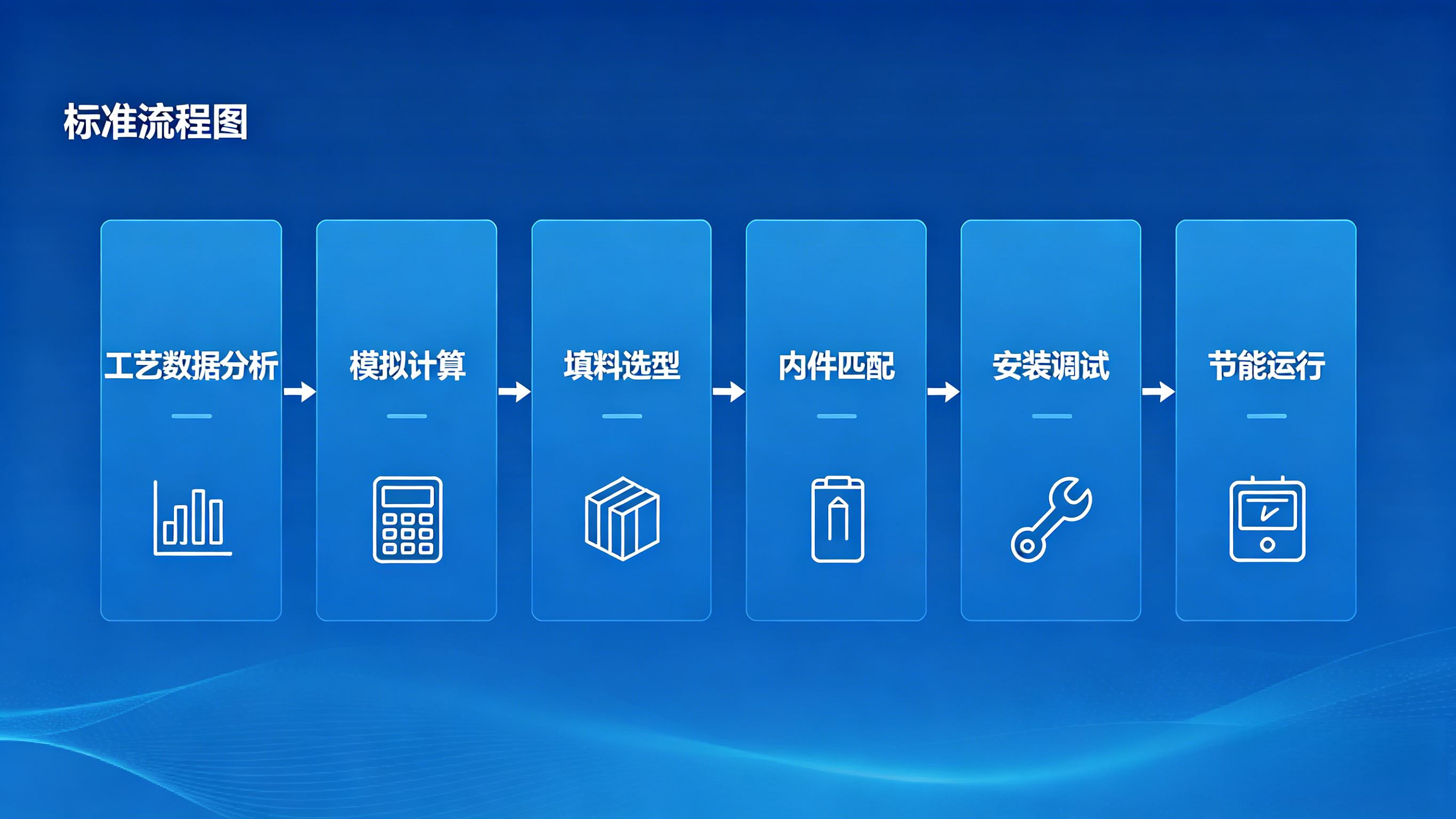

卓越的產品需配以科學的工程應用。為確保每一套金屬規整填料系統達到乃至超過設計指標，必須遵循嚴謹?shù)倪x型與應用流程：
必須基于嚴格的工藝包數據（組成、流量、溫度、壓力、物性），采用專業的流程模擬軟件（如Aspen Plus, ProII）和填料水力學校核軟件，進行全塔的流體力學（壓降、持液量、液泛%）和傳質計算，確定最合適的填料型號（250Y、350Y、500Y等）、材質（304、316L、2205等）和床層高度。江西艾特傳質科技有限公司的技術團隊可提供此項關鍵服務，確保設計方案的技術先進性與經濟合理性。
再好的填料也可能被劣質的分布器毀掉。必須根據填料特性，定制設計與之完美匹配的液體分布器、再分布器、填料壓圈/床層限制器及支撐格柵。這確保了液體初始分布的均勻性（典型要求為分布質量≥90%），是發揮填料效率的生命線。江西艾特傳質擁有專業的內件設計團隊，確保整個塔內件系統的協同最優。
從實驗室小試、中試支持，到制造過程的質量控制（嚴格的波紋角度、片間距、表面處理），再到現場安裝指導與開機調試，一個經驗豐富、負責任的供應商是項目成功的最終保障。AYRTTER傳質提供的就是這樣貫穿始終的"技術總包"式服務，確?？蛻魪捻?xiàng)目啟動到長期運營全程無憂。
不同的工藝介質對材質有不同要求。對于含氯離子、酸性或堿性環境，需要選用雙相鋼、哈氏合金等高級材質。正確選擇材質不僅能保證設備長周期安全運行，還能避免因腐蝕導致的效率下降和頻繁檢修，從全生命周期看，是控制運行成本的重要一環。
在能源成本成為核心競爭力關鍵變量的今天，對高能耗分離裝置進行以高效金屬規整填料為核心的技術改造，已不再是"可選項"，而是關乎企業生存與發展的"必答題"。這項投資所瞄準的，不是簡單的設備更換，而是運行成本的永久性削減、生產彈性的增強與投資回報率的持續優化。
金屬規整填料，特別是高性能的金屬孔板波紋填料，其價值已得到全球數千個工業項目的驗證。它通過極低的壓降、高效的傳質、寬廣的操作彈性，從多個維度系統性地解決能耗問題。更重要的是，它為企業在"雙碳"目標背景下實現綠色轉型提供了切實可行的技術路徑。
展望未來，隨著材料科學、制造工藝和模擬技術的進一步發展，金屬規整填料的性能將進一步提升，應用領域也將不斷擴展。智能化、數字化的填料選型與運行優化系統，將使節能降耗更加精準、高效。選擇與技術領先者同行，就是選擇了一個更高效、更綠色、更具競爭力的未來。
一份真實的能耗分析報告，就是企業通向綠色高效生產的路線圖。
如果您正在為居高不下的能耗成本所困擾，或正在規劃新建、擴建項目，一份基于您實際工況的、量化的預可行性分析報告，將是您做出科學決策的第一步。
江西艾特傳質科技有限公司（AYRTTER傳質）作為深耕傳質分離領域的技術專家，不僅能提供高性能的金屬孔板波紋規整填料產品，更能為您提供從問題診斷、模擬計算、方案設計、到產品供應與技術支持的全流程解決方案。
讓我們用專業的數據分析，為您厘清節能潛力與投資回報。
歡迎隨時聯系我們的技術團隊，開啟您的能效升級之旅。
